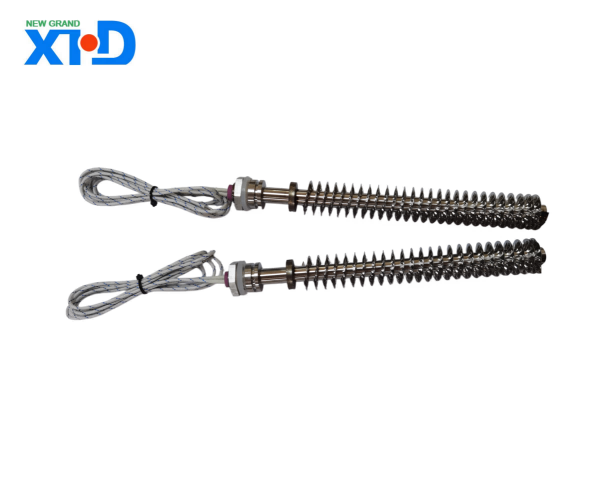

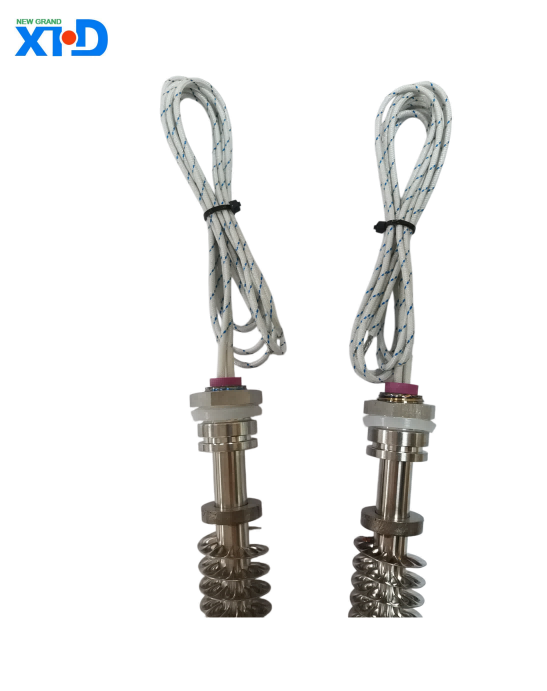

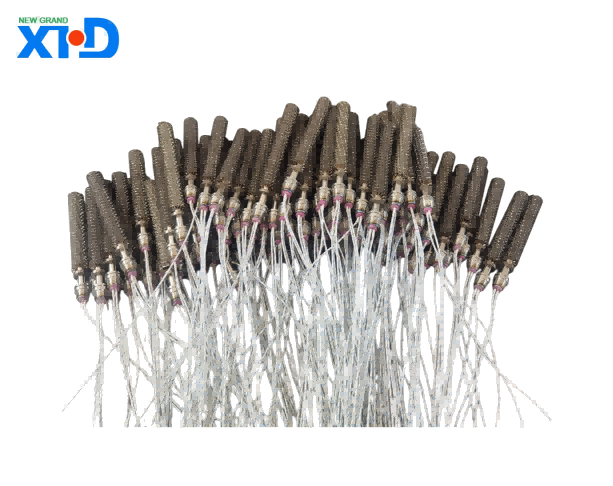

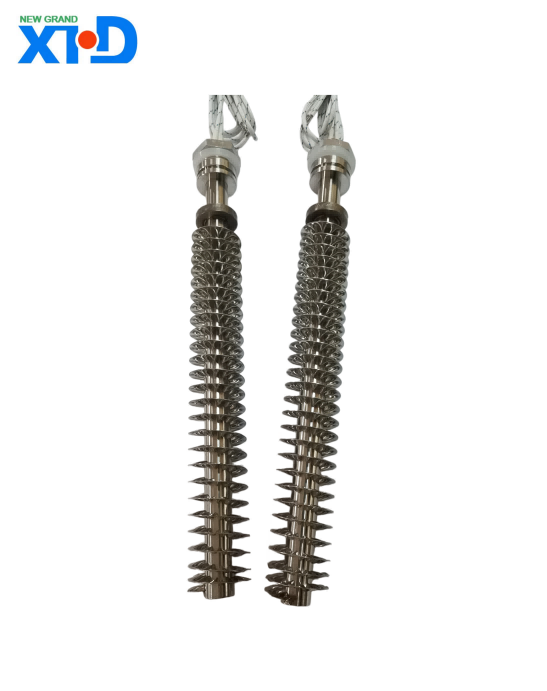

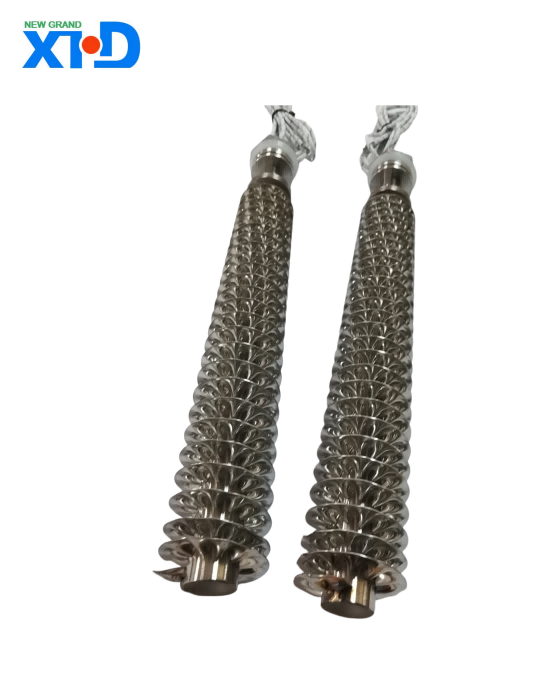

เครื่องทำความร้อนแบบตลับพร้อมครีบ

ข้อมูลจำเพาะผลิตภัณฑ์สำหรับเครื่องทำความร้อนแบบตลับพร้อมครีบ

1、 ภาพรวมผลิตภัณฑ์

เครื่องทำความร้อนแบบครีบเป็นองค์ประกอบความร้อนที่ออกแบบมาเพื่อการถ่ายเทความร้อนอย่างมีประสิทธิภาพโดยเฉพาะ ด้วยการเพิ่มครีบกระจายความร้อนให้กับเครื่องทำความร้อนแบบตลับ พื้นที่การถ่ายเทความร้อนและประสิทธิภาพเชิงความร้อนได้รับการปรับปรุงอย่างมาก มีการใช้กันอย่างแพร่หลายในหลายสาขา เช่น การทำความร้อนด้วยอากาศ การอบแห้งด้วยเตาอบ HVAC และการทำความร้อนในกระบวนการทางอุตสาหกรรม ผลิตภัณฑ์มีลักษณะโครงสร้างกะทัดรัด ติดตั้งง่าย และมีอายุการใช้งานยาวนาน สามารถส่งความร้อนได้อย่างเสถียรภายใต้สภาวะการทำงานที่ซับซ้อน และตอบสนองความต้องการในการควบคุมอุณหภูมิที่แม่นยำในสถานการณ์ต่างๆ

2、 พารามิเตอร์หลัก

(1) พารามิเตอร์โครงสร้างหลัก

ส่วนท่อทำความร้อน: ท่อสแตนเลสไร้รอยต่อ (อุปกรณ์เสริม 304/316L) ใช้เป็นวัสดุเปลือก โดยมีเส้นผ่านศูนย์กลางท่อครอบคลุมข้อกำหนดทั่วไปสี่ประการ: 8 มม., 10 มม., 12 มม. และ 16 มม. ขนาดพิเศษสามารถปรับแต่งได้ ช่วงความยาวการทำความร้อนที่มีประสิทธิภาพของท่อทำความร้อนคือ 100 มม. ถึง 2000 มม. และความยาวปลายที่ไม่ทำความร้อนได้รับการแก้ไขที่ 50 มม. เพื่อให้ติดตั้งและยึดได้ง่าย ภายในเต็มไปด้วยผงแมกนีเซียมออกไซด์ความหนาแน่นสูงเพื่อให้มั่นใจถึงประสิทธิภาพของฉนวนและประสิทธิภาพการนำความร้อน ลวดทำความร้อนไฟฟ้าทำจากวัสดุโลหะผสมนิกเกิลโครเมียมซึ่งมีความต้านทานการเกิดออกซิเดชันที่แข็งแกร่งและสามารถทำงานได้ในสภาพแวดล้อมที่มีอุณหภูมิสูงเป็นเวลานาน

ส่วนครีบ: วัสดุครีบสอดคล้องกับเปลือกท่อความร้อนและทำจากสแตนเลส ครีบอะลูมิเนียมยังสามารถปรับแต่งได้ตามความต้องการ ประเภทครีบเป็นแบบม้วนเกลียว และมีความสูงครีบให้เลือกสามแบบ: 15 มม. 20 มม. และ 25 มม. ระยะห่างระหว่างครีบคือ 5 มม. 8 มม. และ 10 มม. ซึ่งสามารถปรับได้อย่างยืดหยุ่นตามความต้องการในการถ่ายเทความร้อน ความยาวครอบคลุมครีบของท่อความร้อนเดี่ยวจะเหมือนกับความยาวการทำความร้อนที่มีประสิทธิภาพของท่อทำความร้อน ทำให้ใช้พื้นที่ทำความร้อนได้สูงสุดเพื่อปรับปรุงประสิทธิภาพการถ่ายเทความร้อน

(2) พารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้าและกำลังไฟ: รองรับข้อกำหนดแรงดันไฟฟ้าหลายแบบ รวมถึง 220V เฟสเดียวและ 380V 3 เฟส โดยมีช่วงกำลังตั้งแต่ 500W ถึง 10,000W และสามารถปรับแต่งได้ตามความต้องการในการทำความร้อนจริง ที่แรงดันไฟฟ้าที่กำหนด ประสิทธิภาพเชิงความร้อนของผลิตภัณฑ์สามารถเข้าถึงได้มากกว่า 90% ซึ่งสามารถแปลงพลังงานไฟฟ้าเป็นพลังงานความร้อนและถ่ายโอนไปยังตัวกลางได้อย่างรวดเร็ว

ประสิทธิภาพของฉนวน: ความต้านทานของฉนวนเย็นของผลิตภัณฑ์คือ ≥ 500M Ω (500VDC) และความต้านทานของฉนวนร้อนคือ ≥ 1M Ω (ที่อุณหภูมิใช้งาน) ฉนวนทนแรงดันไฟฟ้าสามารถทนไฟได้ 1500VAC/1 นาที โดยไม่พังหรือวาบไฟตามผิว จึงมั่นใจในความปลอดภัยทางไฟฟ้าระหว่างการใช้งาน

ความต้านทานต่อสายดิน: ความต้านทานระหว่างขั้วต่อสายดินและท่อความร้อนคือ ≤ 0.1 Ω ป้องกันความเสี่ยงของการรั่วไหลได้อย่างมีประสิทธิภาพและรับประกันความปลอดภัยของผู้ปฏิบัติงาน

(3) พารามิเตอร์ประสิทธิภาพ

อุณหภูมิในการทำงาน: อุณหภูมิการทำงานสูงสุดบนพื้นผิวของผลิตภัณฑ์สามารถเข้าถึง 600 ℃ และช่วงอุณหภูมิการปรับตัวด้านสิ่งแวดล้อมคือ -40 ℃ ถึง 450 ℃ สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิสูงและต่ำ

ความแม่นยำในการควบคุมอุณหภูมิ: เมื่อใช้ร่วมกับอุปกรณ์ควบคุมอุณหภูมิภายนอก ความแม่นยำในการควบคุมอุณหภูมิสามารถเข้าถึง ± 1 ℃ ซึ่งตอบสนองความต้องการของสถานการณ์การทำความร้อนที่มีความแม่นยำสูง

อายุการใช้งาน: ภายใต้สภาวะการใช้งานและการบำรุงรักษาปกติ ผลิตภัณฑ์ได้รับการออกแบบให้มีอายุการใช้งาน ≥ 10,000 ชั่วโมง และมีความทนทานและความน่าเชื่อถือที่ดี

3、 สภาพแวดล้อมที่ใช้งานได้

สภาพแวดล้อมปานกลาง: เหมาะสำหรับการทำความร้อนตัวกลางที่สะอาด เช่น อากาศแห้งและก๊าซเฉื่อย หากใช้ในสภาพแวดล้อมที่มีสื่อที่มีฤทธิ์กัดกร่อน ไวไฟ และระเบิดได้ จำเป็นต้องปรับแต่งรุ่นผลิตภัณฑ์ป้องกันการกัดกร่อนและป้องกันการระเบิดแบบพิเศษ

สภาพแวดล้อมการติดตั้ง: สามารถติดตั้งในพื้นที่ต่างๆ เช่น เตาอบ ท่ออากาศ ห้องทำความร้อน ฯลฯ วิธีการติดตั้ง ได้แก่ การยึดหน้าแปลน การต่อเกลียว การรองรับตัวยึด ฯลฯ จำเป็นต้องตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่ดีในตำแหน่งการติดตั้ง เพื่อหลีกเลี่ยงไม่ให้ครีบถูกเศษกีดขวางและส่งผลต่อประสิทธิภาพการถ่ายเทความร้อน

สภาพแวดล้อม: เหมาะสำหรับสภาพแวดล้อมที่มีระดับความสูง ≤ 2000 ม. และความชื้นสัมพัทธ์ ≤ 90% (ไม่มีการควบแน่น) หลีกเลี่ยงการใช้งานโดยตรงในสภาพแวดล้อมที่รุนแรง เช่น กรดแก่ ด่าง และฝุ่นสูง หากจำเป็นให้ใช้มาตรการป้องกัน

4、 ข้อควรระวังในการติดตั้งและการใช้งาน

การตรวจสอบก่อนการติดตั้ง: ก่อนการติดตั้งจำเป็นต้องยืนยันว่ารูปลักษณ์ของผลิตภัณฑ์ไม่เปลี่ยนรูป ครีบไม่เสียหาย และขั้วสายไฟไม่หลวม ตรวจสอบว่าพารามิเตอร์ผลิตภัณฑ์ตรงกับข้อกำหนดแรงดันไฟฟ้าและพลังงานของสถานการณ์การใช้งานหรือไม่

ข้อกำหนดในการติดตั้ง: ในระหว่างการติดตั้ง จำเป็นต้องตรวจสอบให้แน่ใจว่ามีพื้นที่กระจายความร้อนเพียงพอรอบท่อทำความร้อนและครีบ และหลีกเลี่ยงการสัมผัสโดยตรงกับวัสดุที่ติดไฟและระเบิดได้ การเชื่อมต่อแบบแปลนหรือแบบเกลียวควรปิดผนึกอย่างดีเพื่อป้องกันการรั่วไหลในระดับปานกลาง ขั้วต่อสายดินจะต้องต่อสายดินอย่างเชื่อถือได้เพื่อความปลอดภัยทางไฟฟ้า

การใช้งาน: ก่อนที่จะสตาร์ทเครื่อง จำเป็นต้องยืนยันว่าระบบหมุนเวียนหรือระบายอากาศทำงานตามปกติ เพื่อหลีกเลี่ยงการเผาไหม้ที่แห้งและผลิตภัณฑ์เสียหาย กระบวนการทำความร้อนควรค่อยเป็นค่อยไปเพื่อหลีกเลี่ยงไฟฟ้าช็อตที่มีกำลังสูงกะทันหัน ตรวจสอบอุณหภูมิและพารามิเตอร์ทางไฟฟ้าอย่างสม่ำเสมอระหว่างการใช้งาน และปิดเครื่องทันทีเพื่อตรวจสอบหากพบความผิดปกติ

การบำรุงรักษา: ทำความสะอาดฝุ่นและเศษบนพื้นผิวของครีบเป็นประจำเพื่อให้สะอาดและมั่นใจในประสิทธิภาพการแลกเปลี่ยนความร้อน เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรวางผลิตภัณฑ์ไว้ในที่แห้งและมีอากาศถ่ายเทสะดวก เพื่อหลีกเลี่ยงความชื้นและสนิม

5、 มาตรฐานคุณภาพและการรับรอง

ผลิตภัณฑ์นี้ผลิตขึ้นอย่างเคร่งครัดตามมาตรฐานแห่งชาติ GB/T 23150-2008 "องค์ประกอบเครื่องทำความร้อนไฟฟ้าแบบท่อ" และได้ผ่านการรับรองระบบการจัดการคุณภาพ ISO9001 รุ่นพิเศษบางรุ่นสามารถให้การรับรองระดับสากลเช่น CE และ UL เพื่อให้มั่นใจว่าคุณภาพของผลิตภัณฑ์ตรงตามข้อกำหนดของมาตรฐานในประเทศและต่างประเทศที่เกี่ยวข้อง

6、 บริการที่กำหนดเอง

สำหรับสถานการณ์และข้อกำหนดการใช้งานพิเศษ สามารถให้บริการที่ปรับแต่งได้ รวมถึงท่อความร้อนและครีบขนาดพิเศษ เปลือกและครีบที่ทำจากวัสดุที่แตกต่างกัน การผสมผสานแรงดันไฟฟ้าและพลังงานพิเศษ การบำบัดป้องกันการกัดกร่อนและป้องกันการระเบิด ฯลฯ ผลิตภัณฑ์ที่กำหนดเองต้องมีการสื่อสารล่วงหน้าเกี่ยวกับพารามิเตอร์และข้อกำหนดทางเทคนิค การยืนยันก่อนการผลิต
