เทอร์โมคัปเปิล Type E เป็นเซ็นเซอร์อุณหภูมิที่มีความแม่นยำสูงขึ้นอยู่กับเอฟเฟกต์ Seebeck ซึ่งประกอบด้วยโลหะผสมโครเมียมนิกเกิล (Chromel, อิเล็กโทรดบวก) และโลหะผสมนิกเกิลทองแดง (Constantan, อิเล็กโทรดเชิงลบ) เป็นที่รู้จักกันดีในช่วงการวัดอุณหภูมิที่กว้างความไวสูงและความเสถียรที่ยอดเยี่ยมและมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมการวิจัยทางวิทยาศาสตร์และการตรวจสอบอุณหภูมิในสภาพแวดล้อมที่รุนแรง

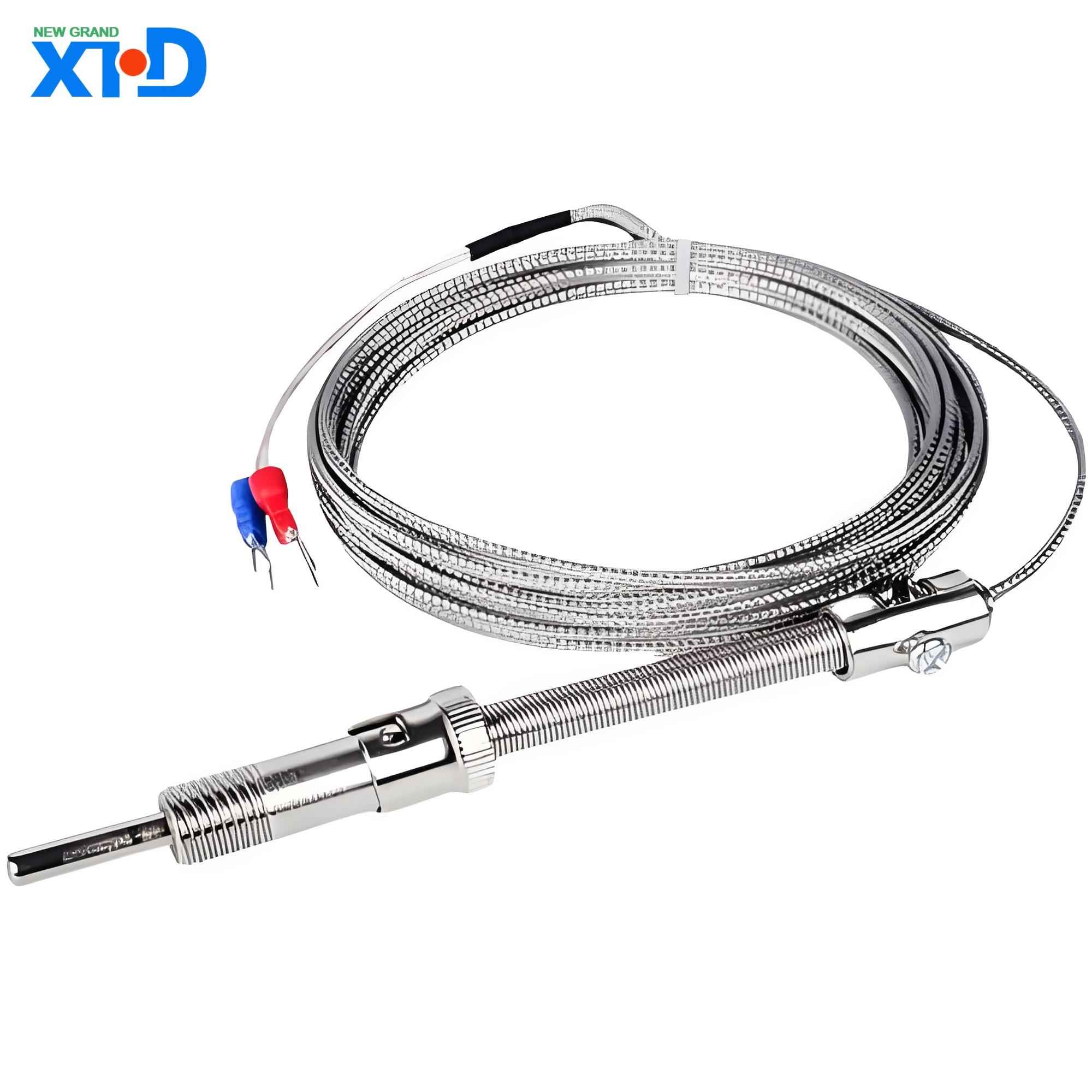

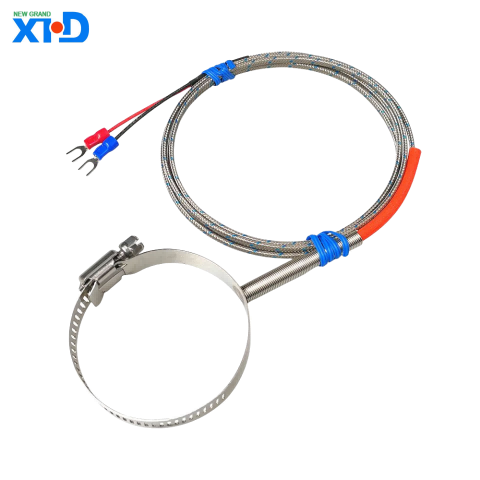

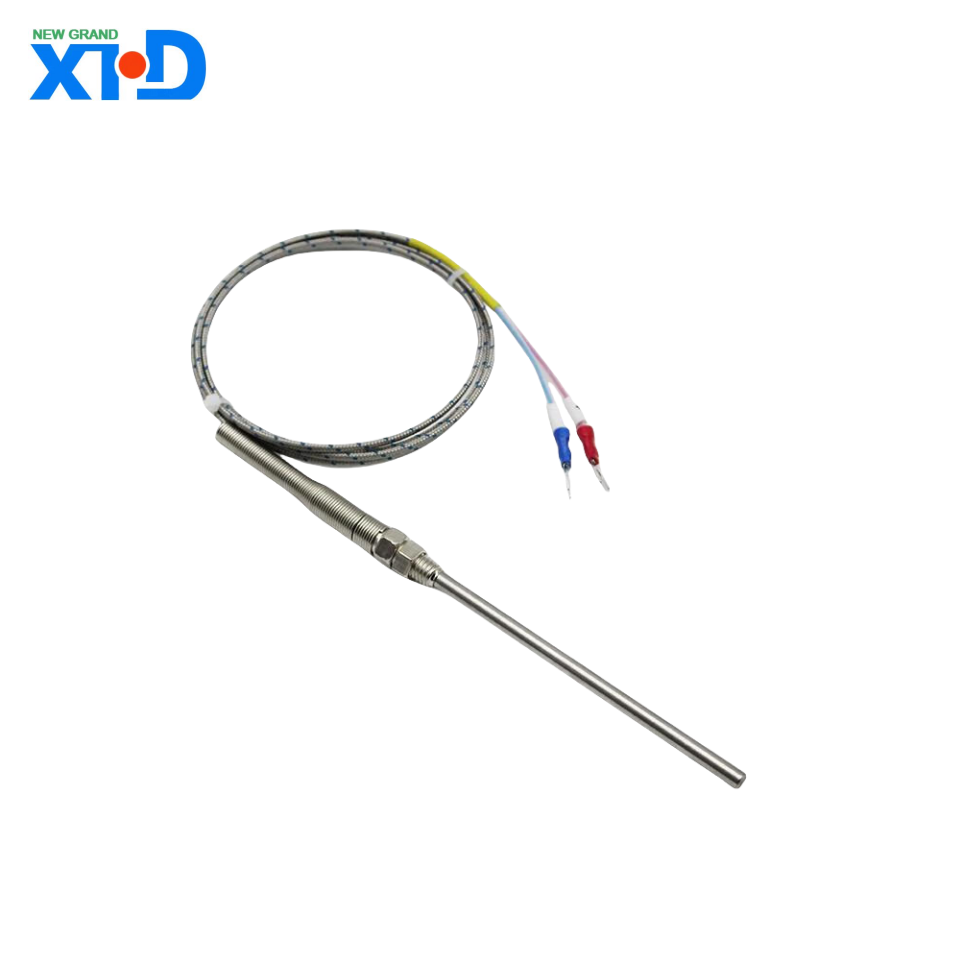

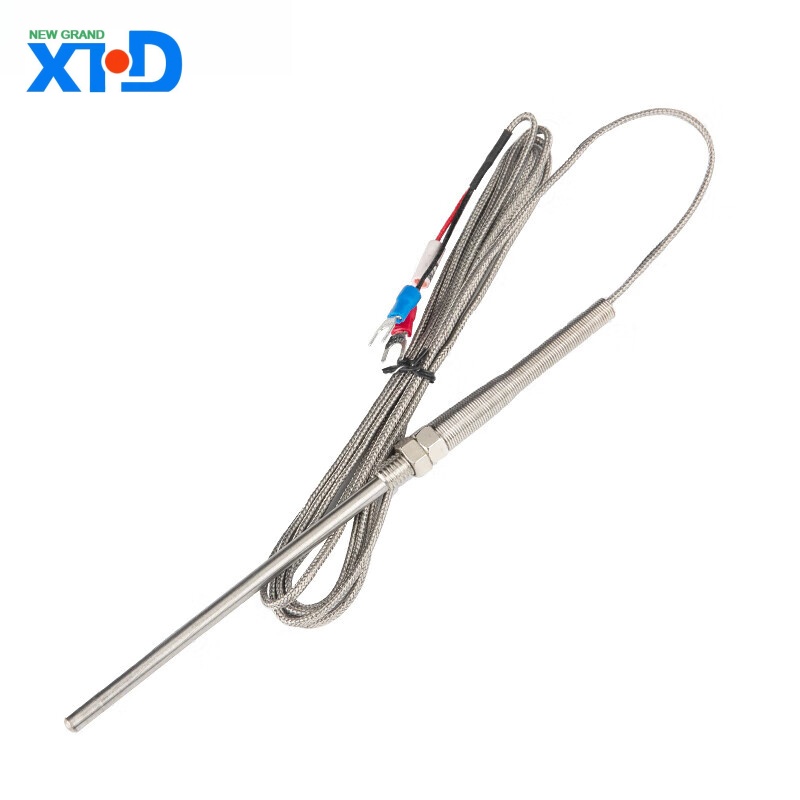

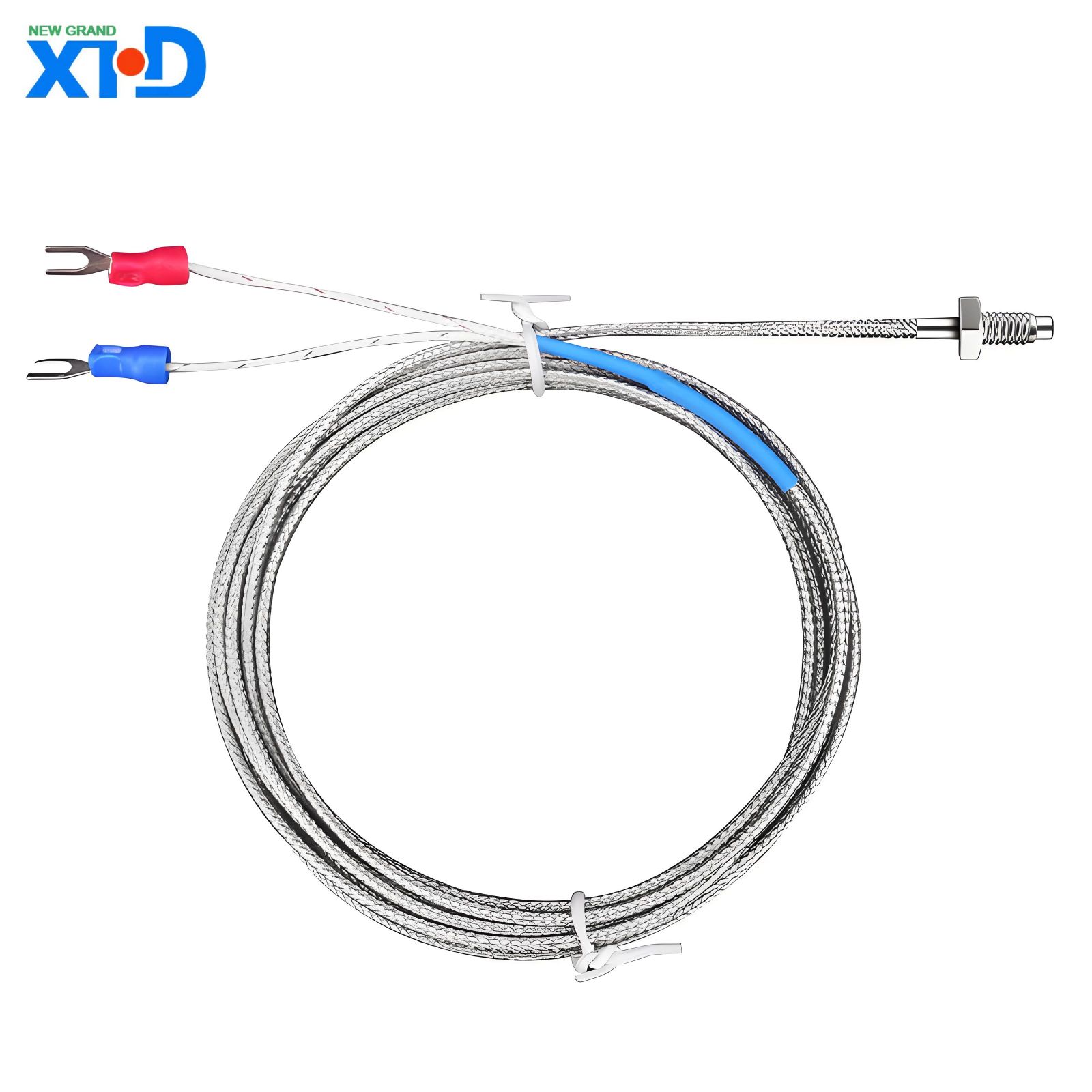

ความรู้เบื้องต้นเกี่ยวกับผลิตภัณฑ์เทอร์โมคัปเปิลชนิด e
1、 ภาพรวม
เทอร์โมคัปเปิล Type E เป็นเซ็นเซอร์อุณหภูมิที่มีความแม่นยำสูงขึ้นอยู่กับเอฟเฟกต์ Seebeck ซึ่งประกอบด้วยโลหะผสมโครเมียมนิกเกิล (Chromel, อิเล็กโทรดบวก) และโลหะผสมนิกเกิลทองแดง (Constantan, อิเล็กโทรดเชิงลบ) เป็นที่รู้จักกันดีในช่วงการวัดอุณหภูมิที่กว้างความไวสูงและความเสถียรที่ยอดเยี่ยมและมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมการวิจัยทางวิทยาศาสตร์และการตรวจสอบอุณหภูมิในสภาพแวดล้อมที่รุนแรง
2、 พารามิเตอร์หลัก
ข้อกำหนดพารามิเตอร์
ช่วงการวัดอุณหภูมิ -200 ° C ถึง+900 ° C (สูงสุดระยะสั้นถึง 1,000 ° C)
ความไว 68 µ V/° C (สูงสุดตลอดช่วงทั้งหมดสูงกว่าประเภท K/J มากกว่า 35%)
ความแม่นยำมาตรฐาน± 1.7 ° C หรือ± 0.5% (0 ° C ถึง 900 ° C); ช่วงอุณหภูมิต่ำ± 1.7 ° C (-200 ° C ถึง 0 ° C)
มาตรฐานสากล IEC 60584-1 ASTM E230、 GB/T 16839
เส้นผ่านศูนย์กลางลวด 0.2 มม. ~ 3.0 มม. (เกราะเสริม/ลวดเปลือย)
เวลาตอบสนองประเภทที่เปิดเผย: 0.05 ~ 1 วินาที (ในก๊าซ); ด้วยท่อป้องกัน: 1-30 วินาที (ขึ้นอยู่กับวัสดุและเส้นผ่านศูนย์กลาง)
3、 วัสดุและโครงสร้าง
อิเล็กโทรดบวก (EP): โลหะผสมโครเมียมนิกเกิล (Chromel, 90% Ni+10% Cr)
อิเล็กโทรดเชิงลบ (EN): โลหะผสมนิกเกิลทองแดง (Constantan, 55% กับ+45% Ni)
ชั้นฉนวน: แมกนีเซียมออกไซด์ (MGO) หรือเซรามิก (ความต้านทานอุณหภูมิสูงกว่า 1800 ° C)
วัสดุฝัก: 304 สแตนเลส (สากล), Inconel 600 (อุณหภูมิสูง), แทนทาลัม (สภาพแวดล้อมการกัดกร่อนที่แข็งแกร่ง)
4、 ข้อดีที่ไม่ซ้ำกัน
ความไวสูง
สัญญาณเอาท์พุทของ 68 µ V/° C ไกลเกินกว่าของ K-type (41 µ V/° C) และ J-type (55 µ V/° C) ทำให้เหมาะอย่างยิ่งสำหรับการตรวจจับความแตกต่างของอุณหภูมิเล็กน้อย (เช่นเครื่องมือความแม่นยำในห้องปฏิบัติการ)
.
.
การปรับอุณหภูมิกว้าง
.
ประสิทธิภาพอุณหภูมิต่ำที่ยอดเยี่ยม:-ที่ 200 ° C ข้อผิดพลาดคือ± 1.7 ° C ซึ่งดีกว่าเทอร์โมคัปเปิ้ล T-type (Copper Constantan)
ความต้านทานต่อการเกิดออกซิเดชันของอุณหภูมิสูง: ความเสถียรของมันดีกว่าของ J-type (Iron Constantan) ในบรรยากาศออกซิไดซ์
.
ความต้านทานการกัดกร่อน
วัสดุอิเล็กโทรดเชิงลบ Constantan มีความต้านทานต่อกรดที่อ่อนแอและสภาพแวดล้อมที่เป็นด่างและเหมาะสำหรับภาชนะตอบสนองทางเคมีและอุปกรณ์แปรรูปอาหาร
.
.
คุ้มค่าสูง
ค่าใช้จ่ายต่ำกว่าเทอร์โมคัปเปิลโลหะมีค่า (เช่น S-type platinum rhodium) และสามารถเชื่อมต่อโดยตรงกับระบบ PLC หรือ DAQ โดยไม่จำเป็นต้องใช้วงจรขยายภายนอก
.
5、 สถานการณ์แอปพลิเคชัน
ภาคอุตสาหกรรม
metallurgy: การตรวจสอบอุณหภูมิของเครื่องหล่ออย่างต่อเนื่อง (800 ~ 900 ° C)
พลังงาน: การตรวจจับอุณหภูมิไอเสียของกังหันก๊าซ (ต้องใช้ปลอกที่ไม่สะดวก)
สาขาวิจัย
การทดลองอุณหภูมิต่ำของวัสดุตัวนำยิ่งยวด (ด้วยระบบทำความเย็นไนโตรเจนของเหลว)
การทดสอบสูญญากาศความร้อนยานอวกาศ (-150 ° C ถึง+250 ° C รอบ)
ในการดำรงชีวิตของผู้คน
อุปกรณ์การทำหมันอาหาร (สภาพแวดล้อมไอน้ำแรงดันสูงข้อผิดพลาดของอุณหภูมิ <± 1 ° C)
การเก็บรักษาแบบแช่แข็งทางการแพทย์ (-80 ° C ตู้เย็นอุณหภูมิต่ำพิเศษ)
6、 คู่มือการเลือก
ตัวอย่างแบบจำลองสถานการณ์ที่เหมาะสมการกำหนดค่าที่แนะนำ
E-3M-1000-SS304 เตาอุตสาหกรรมสากล (0 ~ 800 ° C) เกราะ 3 มม., ปลอกสแตนเลส, ฉนวนเซรามิกสองรู
การทดสอบเครื่องยนต์ของเครื่องบิน E-1.5m-200 mic-200minel (สภาพแวดล้อมการกัดกร่อนอุณหภูมิสูง) 1.5 มม. ไมโครโพรบ
E-Fep-260 สภาพแวดล้อมของกรดที่แข็งแกร่ง (เช่นถังไฟฟ้า) พร้อมฉนวน FEP และท่อป้องกันแทนทาลัม
7、 การติดตั้งและการบำรุงรักษา
จุดติดตั้ง
หลีกเลี่ยงความเครียดเชิงกล: รัศมีการดัด≥ 5 เท่าของเส้นผ่านศูนย์กลางลวดเพื่อป้องกันการแตกของลวดเทอร์โมคัปเปิล
การชดเชยปลายเย็น: จะต้องรวมกับเซ็นเซอร์จุดตรึงหรือโมดูลค่าตอบแทนอิเล็กทรอนิกส์ (เช่น Max31855)
คำแนะนำการบำรุงรักษา
การสอบเทียบปกติ: ตรวจสอบความถูกต้องทุก 6 เดือนโดยใช้เตาเผาแห้ง (ดู ASTM E2847)
การรักษามลพิษ: หากอิเล็กโทรดเชิงลบออกซิไดซ์และเปลี่ยนเป็นสีดำทำความสะอาดด้วยกรดไฮโดรคลอริก 10% และเช็ดด้วยแอลกอฮอล์
8、 คำถามและคำตอบที่พบบ่อย
Q1: สัญญาณเอาต์พุตมีความผันผวนอย่างมากหรือไม่?
เหตุผล: ปลายเย็นไม่ได้รับการชดเชยหรือการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้า (เช่นใกล้กับตัวแปลงความถี่)
การแก้ไข: ติดตั้งเลเยอร์ป้องกันและใช้เครื่องส่งสัญญาณอุณหภูมิที่แยกได้
Q2: อายุการใช้งานสั้นในช่วงอุณหภูมิสูง?
เหตุผล: วัสดุฝักไม่ทนต่อการเกิดออกซิเดชัน (เช่นการใช้งานในทางที่ผิดของสแตนเลส 304 ที่สูงกว่า 900 ° C)
วิธีแก้ปัญหา: แทนที่ INCONEL 601 SHEATH หรือ PROBE เคลือบเซรามิก
9、 สรุป
เทอร์โมคัปเปิลชนิด E-type เป็นตัวเลือกที่เหมาะสำหรับการวัดอุณหภูมิปานกลางและต่ำเนื่องจากความไวสูงช่วงกว้างและการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง การออกแบบที่กำหนดเองสำหรับสภาพการทำงานที่แตกต่างกันเช่นโพรบขนาดเล็กหรือวัสดุฝักพิเศษสามารถเพิ่มประสิทธิภาพและค่าใช้จ่ายให้ดียิ่งขึ้น สำหรับสถานการณ์ด้านสิ่งแวดล้อมที่รุนแรงเช่นรังสีนิวเคลียร์หรือแรงดันไฟฟ้าสูงเป็นพิเศษขอแนะนำให้ใช้โมดูลการปรับสภาพสัญญาณเฉพาะ
