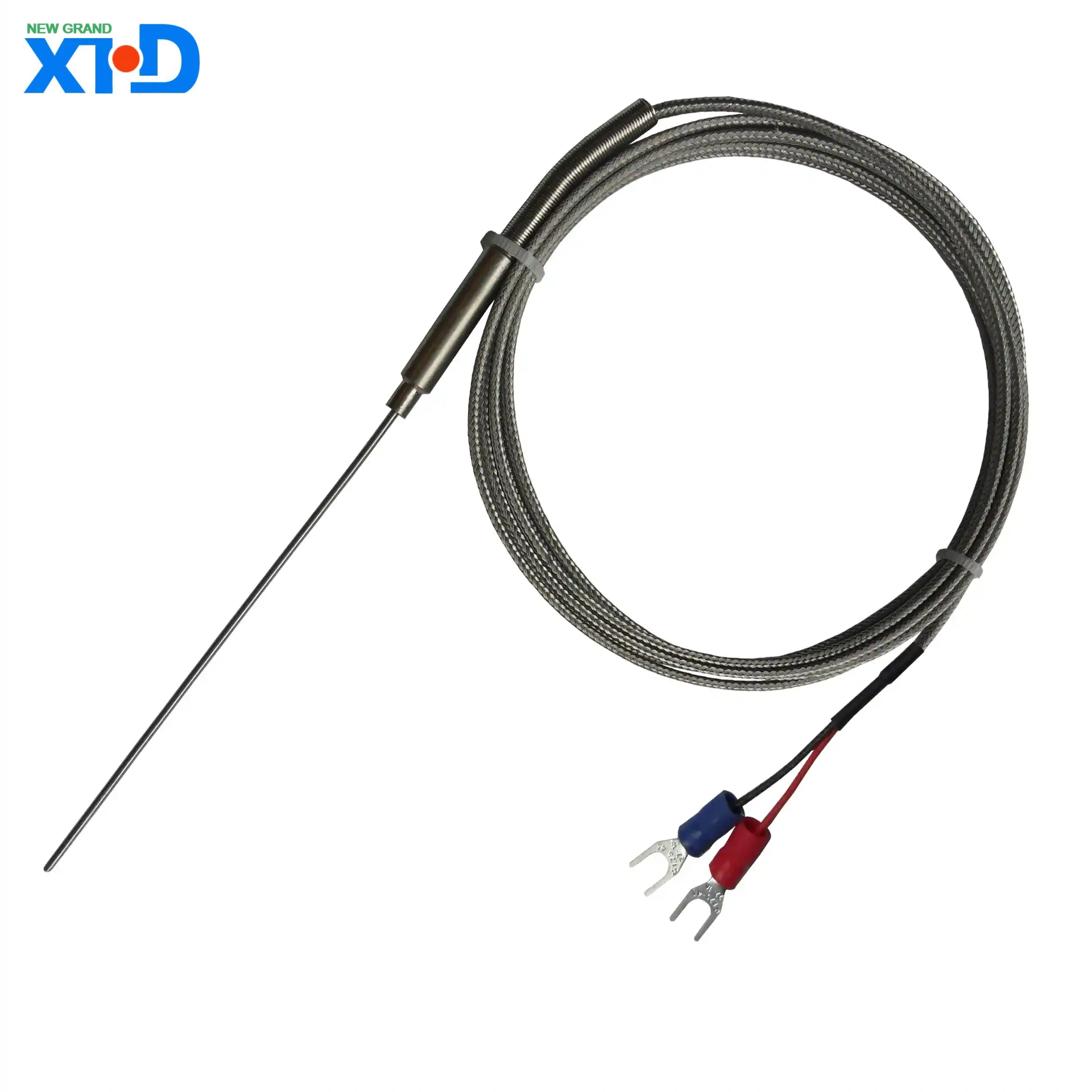

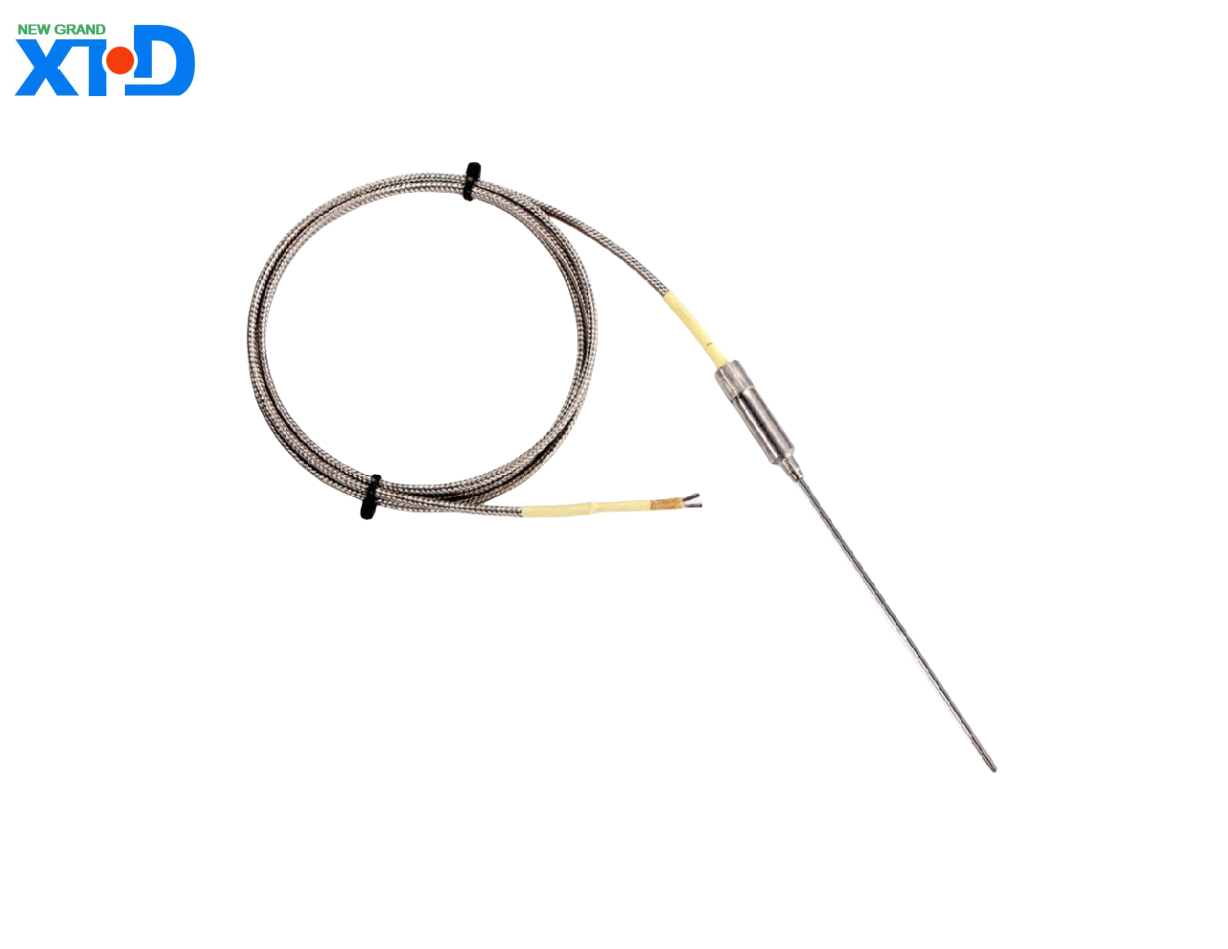

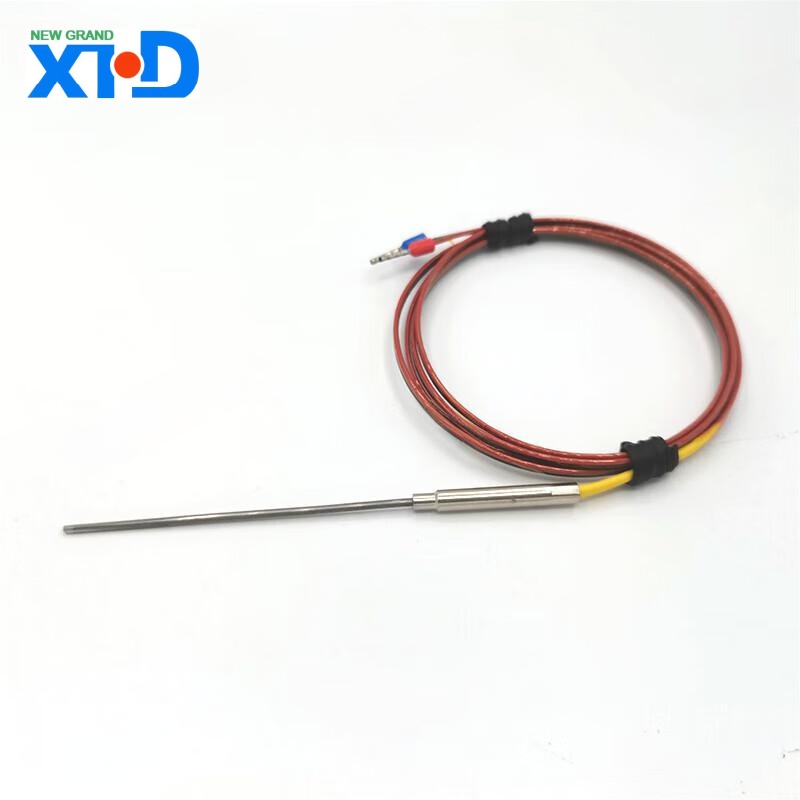

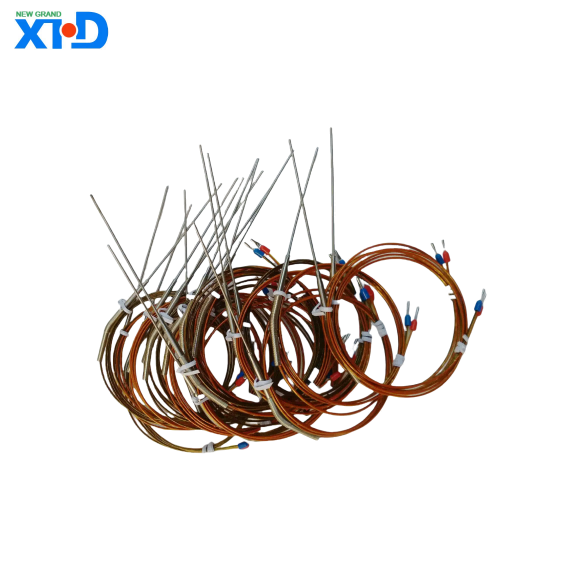

J Type Thermocouple Senor เป็นเซ็นเซอร์อุณหภูมิตามหลักการของผลกระทบเทอร์โมอิเล็กทริกประกอบด้วยวัสดุตัวนำสองชนิด: เหล็ก (FE) และโลหะผสมนิกเกิลทองแดง (CUNI) ช่วงอุณหภูมิการทำงานอยู่ระหว่าง 0 ° C ถึง 750 ° C (สูงถึง 1,000 ° C ในช่วงเวลาสั้น ๆ ) และมีลักษณะของต้นทุนต่ำความไวสูงและความเสถียรที่ดี มีการใช้กันอย่างแพร่หลายในการวัดอุณหภูมิและการควบคุมในอุตสาหกรรมการวิจัยทางวิทยาศาสตร์พลังงานและสาขาอื่น ๆ
การแนะนำผลิตภัณฑ์โดยละเอียด
1、 ภาพรวมผลิตภัณฑ์
J Type Thermocouple Senor เป็นเซ็นเซอร์อุณหภูมิตามหลักการของผลกระทบเทอร์โมอิเล็กทริกประกอบด้วยวัสดุตัวนำสองชนิด: เหล็ก (FE) และโลหะผสมนิกเกิลทองแดง (CUNI) ช่วงอุณหภูมิการทำงานอยู่ระหว่าง 0 ° C ถึง 750 ° C (สูงถึง 1,000 ° C ในช่วงเวลาสั้น ๆ ) และมีลักษณะของต้นทุนต่ำความไวสูงและความเสถียรที่ดี มีการใช้กันอย่างแพร่หลายในการวัดอุณหภูมิและการควบคุมในอุตสาหกรรมการวิจัยทางวิทยาศาสตร์พลังงานและสาขาอื่น ๆ
2、 คุณสมบัติผลิตภัณฑ์
ช่วงอุณหภูมิกว้าง
ช่วงการวัดอุณหภูมิมาตรฐาน: 0 ° C ถึง 750 ° C โดยมีการทนต่ออุณหภูมิระยะสั้นสูงถึง 1,000 ° C (ต้องใช้ปลอกป้องกันพิเศษ)
เหมาะสำหรับสถานการณ์ที่อุณหภูมิปานกลางถึงสูงโดยเฉพาะอย่างยิ่งแสดงประสิทธิภาพที่ยอดเยี่ยมในการลดบรรยากาศ
ความไวสูงและความเร็วในการตอบสนอง
ค่าสัมประสิทธิ์เทอร์โมอิเล็กทริกอยู่ที่ประมาณ 50-55 μ v/° C และความไวสูงกว่าเทอร์โมคัปเปิลชนิด K อย่างมีนัยสำคัญทำให้เหมาะสำหรับการตรวจจับการเปลี่ยนแปลงอุณหภูมิเล็กน้อย
เวลาตอบสนองที่รวดเร็ว (เป็นมิลลิวินาที) เหมาะสำหรับการตรวจสอบอุณหภูมิแบบไดนามิก
ประหยัดและใช้งานได้จริง
ต้นทุนวัตถุดิบต่ำมีประสิทธิภาพสูงเหมาะสำหรับการใช้งานอุตสาหกรรมขนาดใหญ่
การปรับตัวด้านสิ่งแวดล้อม
ทนต่อการลดบรรยากาศ: เสถียรในการลดก๊าซเช่นไฮโดรเจนและคาร์บอนมอนอกไซด์
ไม่เหมาะสำหรับสภาพแวดล้อมที่ออกซิไดซ์สูง: เหล็กมีแนวโน้มที่จะเกิดออกซิเดชันที่อุณหภูมิสูงและจำเป็นต้องใช้ร่วมกับแขนป้องกัน
มาตรฐานและความเข้ากันได้
เป็นไปตามมาตรฐานสากล (IEC 584-3, ASTM E230) และเข้ากันได้กับเครื่องมือควบคุมอุณหภูมิกระแสหลัก
3、 พารามิเตอร์ทางเทคนิค
ข้อกำหนดพารามิเตอร์
ช่วงการวัดอุณหภูมิ: 0 ° C ถึง 750 ° C (ธรรมดา)
ขีด จำกัด ความต้านทานอุณหภูมิระยะสั้นที่ 1,000 ° C (ต้องมีปลอกป้องกันพิเศษ)
ระดับความแม่นยำ± 2.2 ° C หรือ± 0.75% (มาตรฐาน IEC)
ข้อกำหนดเส้นผ่านศูนย์กลางลวด 0.2 มม. ถึง 3.2 มม. (ปรับแต่งได้)
ฉนวนวัสดุแก้วไฟเบอร์ ptfe、 เซรามิกส์
วัสดุฝัก: 304/316 สแตนเลส, Inconel, ฯลฯ
แรงดันไฟฟ้าระดับสัญญาณขาออก (MV)
4、 ฟิลด์แอปพลิเคชัน
การควบคุมกระบวนการอุตสาหกรรม
อุตสาหกรรมโลหะ: การตรวจสอบอุณหภูมิของเตาเผาอุณหภูมิสูงและอุปกรณ์บำบัดความร้อน
อุตสาหกรรมปิโตรเคมี: การวัดอุณหภูมิของการลดบรรยากาศในท่อและภาชนะปฏิกิริยา
พลังงานและไฟฟ้า
ห้องเผาไหม้หม้อไอน้ำและการตรวจสอบอุณหภูมิไอเสียของกังหันก๊าซ
การแปรรูปอาหาร
การควบคุมอุณหภูมิของอุปกรณ์อบและถังทำหมัน (ต้องมีการป้องกันเกรดอาหาร)
การวิจัยห้องปฏิบัติการ
การทดสอบประสิทธิภาพอุณหภูมิสูงของวัสดุและการทดลองจำลองสิ่งแวดล้อม
5、 ข้อควรระวังในการติดตั้งและการใช้งาน
ข้อกำหนดการติดตั้ง
หลีกเลี่ยงการใช้งานระยะยาวในบรรยากาศที่ออกซิไดซ์สูง (เช่นสภาพแวดล้อมที่อุดมไปด้วยออกซิเจน)
รัศมีการดัดควรเป็น≥ 5 เท่าของเส้นผ่านศูนย์กลางลวดเพื่อป้องกันการแตกของลวดเทอร์โมคัปเปิล
ปลายเย็น (ปลายอ้างอิง) ต้องรักษาความเสถียรของอุณหภูมิหรือใช้วงจรค่าชดเชยปลายเย็น
คำแนะนำการบำรุงรักษา
การสอบเทียบปกติ (แนะนำทุก 6-12 เดือน)
ตรวจสอบว่าปลอกป้องกันถูกสึกกร่อนหรือเสียหายหรือไม่และแทนที่ทันที
การจัดการความผิดปกติทั่วไป
สัญญาณดริฟท์: อาจเกิดจากการเกิดออกซิเดชันและจำเป็นต้องเปลี่ยนเทอร์โมคัปเปิลหรือต้องอัพเกรดแขนเสื้อป้องกัน
Open Circuit Fault: ตรวจสอบว่าเทอร์มินัลสายไฟหรือสายเทอร์โมคัปเปิลเสียหรือไม่
6、 คู่มือการเลือก
เลือกการกำหนดค่าต่อไปนี้ตามความต้องการที่แท้จริง:
ช่วงอุณหภูมิ: ประเภททั่วไป (0-750 ° C) หรือประเภทอุณหภูมิสูง (พร้อมปลอกเซรามิก)
สื่อสิ่งแวดล้อม: ประเภทลวดเปลือยถูกเลือกสำหรับการลดสภาพแวดล้อมของก๊าซและฝักสแตนเลสถูกเลือกสำหรับสภาพแวดล้อมการกัดกร่อน
วิธีการติดตั้ง: การตรึงแบบเกลียวการติดตั้งหน้าแปลนหรือโพรบที่ยืดหยุ่น
อินเทอร์เฟซเอาท์พุท: กล่องแยกมาตรฐานปลั๊กการบินหรือโมดูลการส่งสัญญาณไร้สาย (ปรับแต่ง)
7、 หลังการขายและการสนับสนุน
ระยะเวลาการรับประกัน: 12 เดือน (ไม่ใช่ความเสียหายของมนุษย์)
การสนับสนุนด้านเทคนิค: ให้คำแนะนำการติดตั้งการวินิจฉัยข้อผิดพลาดและบริการสอบเทียบ
บริการที่กำหนดเอง: รองรับขนาดที่ไม่ได้มาตรฐานวัสดุฝักพิเศษหรือการออกแบบสายไฟเสริม
สรุป
J type thermocouple senor เป็นตัวเลือกที่เหมาะสำหรับสถานการณ์การวัดอุณหภูมิปานกลางถึงสูงเนื่องจากความคุ้มค่าที่มีประสิทธิภาพสูงการปรับตัวที่ยอดเยี่ยมเพื่อลดบรรยากาศและลักษณะการตอบสนองที่รวดเร็ว การเลือกที่เหมาะสมและการติดตั้งที่ได้มาตรฐานสามารถมั่นใจได้ว่าการดำเนินงานที่มั่นคงในระยะยาวและตอบสนองความต้องการที่หลากหลายของสาขาการวิจัยอุตสาหกรรมและวิทยาศาสตร์
หากคุณต้องการพารามิเตอร์ทางเทคนิคเพิ่มเติมหรือโซลูชั่นที่กำหนดเองโปรดติดต่อทีมงานด้านวิศวกรรมของเรา!
