เทอร์โมคัปเปิลแบบติดตั้งบนพื้นผิว

ข้อมูลจำเพาะผลิตภัณฑ์สำหรับเทอร์โมคัปเปิลแบบติดตั้งบนพื้นผิว

1、 ภาพรวมผลิตภัณฑ์

เทอร์โมคัปเปิลแบบยึดบนพื้นผิวเป็นอุปกรณ์วัดอุณหภูมิแบบแบนที่เกิดจากการรวมเซ็นเซอร์อุณหภูมิเข้ากับส่วนประกอบยึดบนพื้นผิว ซึ่งสามารถวัดอุณหภูมิได้โดยตรงในช่วง 0 ℃ -1300 ℃ มักใช้ร่วมกับอุปกรณ์แสดงผล อุปกรณ์บันทึก คอมพิวเตอร์อิเล็กทรอนิกส์ ฯลฯ เนื่องจากมีเวลาตอบสนองความร้อนสั้น การติดตั้งที่ยืดหยุ่น และความแม่นยำในการวัดอุณหภูมิแบบสัมผัสใกล้ชิด จึงใช้กันอย่างแพร่หลายสำหรับการวัดอุณหภูมิบนพื้นผิวของอุปกรณ์โลหะแบน ข้อต่อท่อ ชิ้นส่วนอิเล็กทรอนิกส์ แผงวงจร และวัตถุอื่น ๆ มีบทบาทสำคัญในหลายอุตสาหกรรม เช่น พลังงาน โลหะวิทยา อิเล็กทรอนิกส์ เคมี และการแพทย์

2、 รุ่นผลิตภัณฑ์และการจำแนกประเภท

(1) จำแนกตามวิธีการติดตั้ง

ประเภทการประกอบปะเก็น: รวมถึงการยึดติดด้วยกาวสามประเภทย่อย การยึดด้วยกาว และการยึดสลักเกลียว เหมาะสำหรับความต้องการการติดตั้งคงที่ภายใต้สภาพการทำงานที่แตกต่างกัน รุ่นกาวยึดติดนั้นติดตั้งง่ายโดยไม่ต้องใช้เครื่องมือเพิ่มเติม เหมาะสำหรับสถานการณ์ชั่วคราวหรืองานเบา การยึดติดด้วยกาวมีความแน่นและเหมาะสำหรับพื้นผิวที่ค่อนข้างเรียบและมีข้อกำหนดด้านความมั่นคงบางประการ รุ่นยึดอยู่กับที่สามารถรับมือกับสภาพการทำงานที่รุนแรง เช่น การสั่นสะเทือนและอุณหภูมิสูง ทำให้มั่นใจได้ว่าส่วนประกอบในการวัดจะไม่หลุดออก

ประเภทโพรบวัดอุณหภูมิแบบมือถือ/พื้นผิว: ด้วยรูปลักษณ์ที่กะทัดรัด ทำให้ใช้งานง่ายแบบมือถือ และเหมาะสำหรับการวัดอุณหภูมิแบบหลายจุดอย่างรวดเร็วของวัตถุในตำแหน่งต่างๆ โดยทั่วไปจะใช้ในการบำรุงรักษาอุปกรณ์ การตรวจสอบนอกสถานที่ และสถานการณ์อื่นๆ

(2) จำแนกตามหมายเลขแผนก

เครื่องหมายมาตราส่วนต่างๆ ที่ครอบคลุม เช่น K, E, J, T, Pt100 ฯลฯ จะสอดคล้องกับช่วงการวัดอุณหภูมิและคุณลักษณะที่แตกต่างกัน:

หมายเลขแผนก K: ช่วงการวัดอุณหภูมิคือ 0 ℃ -600 ℃ โดยมีความเป็นเส้นตรงที่ดีของศักย์เทอร์โมอิเล็กทริก ความสามารถในการต้านอนุมูลอิสระที่แข็งแกร่ง และต้นทุนปานกลาง เป็นชนิดที่ใช้กันอย่างแพร่หลายในอุตสาหกรรม เหมาะสำหรับสภาพแวดล้อมออกซิเดชันที่อุณหภูมิสูง เช่น โลหะวิทยาและปิโตรเคมี

หมายเลขแผนก E: ช่วงการวัดอุณหภูมิคือ -200 ℃ -400 ℃ และศักยภาพของเทอร์โมอิเล็กทริกจะสูงที่สุดในบรรดาเทอร์โมคัปเปิลที่ใช้กันทั่วไป มีความไวสูงและไม่ไวต่อการกัดกร่อนของก๊าซที่มีความชื้นสูงมากนัก เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูง เช่น การแปรรูปอาหาร ยา และอุตสาหกรรมอื่นๆ

หมายเลขแผนก J: ช่วงการวัดอุณหภูมิคือ 0 ℃ -750 ℃ ​​มีความเป็นเส้นตรงที่ดี มีศักยภาพเทอร์โมอิเล็กทริกขนาดใหญ่ และราคาต่ำ สามารถใช้ในสภาพแวดล้อมสุญญากาศ ออกซิเดชัน รีดิวซ์ และก๊าซเฉื่อย อย่างไรก็ตาม เหล็กอิเล็กโทรดบวกจะออกซิไดซ์อย่างรวดเร็วที่อุณหภูมิสูง และขีดจำกัดบนของอุณหภูมิในการทำงานก็มีจำกัด

หมายเลขหมวด T: ช่วงการวัดอุณหภูมิคือ -200 ℃ -350 ℃ โดยมีความเป็นเส้นตรงที่ดีเยี่ยมและมีเสถียรภาพที่ดี เหมาะอย่างยิ่งสำหรับการใช้งานในช่วงอุณหภูมิต่ำ -200 ℃ -0 ℃ และมักใช้ในการวิจัยที่อุณหภูมิต่ำ โลจิสติกส์โซ่เย็น และสาขาอื่น ๆ

สเกล Pt100: ช่วงการวัดอุณหภูมิคือ -200 ℃ -450 ℃ โดยใช้ตัวต้านทานฟิล์มบางนำเข้าคุณภาพสูงที่มีความแม่นยำในการวัดสูงและมีเสถียรภาพที่แข็งแกร่ง เหมาะสำหรับสถานการณ์ที่ต้องการความแม่นยำในการวัดอุณหภูมิที่เข้มงวด เช่น การผลิตทางอิเล็กทรอนิกส์ที่มีความแม่นยำ การทดสอบในห้องปฏิบัติการ เป็นต้น

3、 พารามิเตอร์ทางเทคนิค

(1) ความแม่นยำในการวัดอุณหภูมิ

ความแม่นยำระดับ II: เครื่องหมายสเกล K, E, J และ T อยู่ในช่วง -40 ℃ ถึง 300 ℃ โดยมีความคลาดเคลื่อน ± 2.5 ℃; ค่าเบี่ยงเบนที่อนุญาตของสเกล Pt100 ภายในช่วง -200 ℃ -0 ℃ คือ ± 0.3 ℃ และการเบี่ยงเบนที่อนุญาตภายในช่วง 0 ℃ -450 ℃ คือ ± 0.3 ℃ หรือ ± 0.005 | เสื้อ | ℃ (แล้วแต่จำนวนใดจะมากกว่า)

ระดับความแม่นยำพิเศษ: สามารถจัดหาผลิตภัณฑ์ที่มีระดับความแม่นยำสูงกว่าได้ตามความต้องการของลูกค้า และจำเป็นต้องปรับแต่งและสื่อสารพารามิเตอร์เฉพาะ

(2) เวลาตอบสนองความร้อน

τ0.5≤10S สามารถตรวจจับการเปลี่ยนแปลงของอุณหภูมิได้อย่างรวดเร็ว ลดข้อผิดพลาดแบบไดนามิกได้อย่างมีประสิทธิภาพ และรับประกันการจับความผันผวนของอุณหภูมิได้ทันท่วงที

(3) ความต้านทานของฉนวน

สำหรับเทอร์โมคัปเปิลที่มีความยาวเกิน 1 ม. ผลคูณของค่าความต้านทานฉนวนที่อุณหภูมิห้องและความยาวไม่ควรน้อยกว่า 100M Ω· m

สำหรับเทอร์โมคัปเปิลที่มีความยาว 1 ม. หรือน้อยกว่า ค่าความต้านทานของฉนวนที่อุณหภูมิห้องไม่ควรน้อยกว่า 100M Ω เพื่อให้มั่นใจว่าการส่งสัญญาณการวัดมีความเสถียรและหลีกเลี่ยงการรบกวน

(4) ประสิทธิภาพทางกล

ความยืดหยุ่น: ผลิตภัณฑ์มีความยืดหยุ่นโดยรวมที่ดีและสามารถโค้งงอได้อย่างอิสระ โดยมีรัศมีการโค้งงอขั้นต่ำสุด 50 มม. (แตกต่างกันเล็กน้อยขึ้นอยู่กับรุ่นและความยาว) ทำให้ง่ายต่อการติดตั้งพื้นผิวที่ซับซ้อนสำหรับการวัดอุณหภูมิ

ความแข็งแรงทางกล: เปลือกทำจากวัสดุโลหะที่มีความแข็งแรงสูง มีความต้านทานแรงอัดและแรงกระแทกที่ดีเยี่ยม และสามารถทนต่อการชนและการบีบอัดภายนอกได้ในระดับหนึ่ง โดยปรับให้เข้ากับสภาพแวดล้อมในโรงงานอุตสาหกรรมที่รุนแรง

(5) ประสิทธิภาพทางไฟฟ้า

เสถียรภาพศักย์ความร้อน: ภายในช่วงอุณหภูมิที่กำหนด อัตราการเปลี่ยนแปลงศักย์ความร้อนต่อปีจะไม่เกิน ± 0.1% ทำให้มั่นใจในความแม่นยำและความน่าเชื่อถือของการวัดในระยะยาว

ความต้านทานของสายไฟ: ความต้านทานของสายไฟจะแตกต่างกันไปขึ้นอยู่กับความยาวของสายไฟ และโดยทั่วไปจะไม่เกิน 1 Ω ต่อเมตร เพื่อหลีกเลี่ยงความแม่นยำในการวัดที่ได้รับผลกระทบจากความต้านทานของสายไฟที่มากเกินไป

4、 โครงสร้างผลิตภัณฑ์

(1) สิ้นสุดการวัด

ใช้กระบวนการเชื่อมแบบพิเศษเพื่อเชื่อมวัสดุสองชนิดที่แตกต่างกันของอิเล็กโทรดเทอร์โมอิเล็กทริกเข้าด้วยกันเพื่อสร้างหน้าสัมผัสในการวัด เพื่อให้มั่นใจว่าจะได้สัมผัสกับพื้นผิวของวัตถุที่จะวัดอย่างใกล้ชิด และปรับปรุงความแม่นยำในการวัดอุณหภูมิ ปลายการวัดบางรุ่นยังมีปลอกป้องกันเพื่อป้องกันการกัดกร่อนและการสึกหรอ ช่วยยืดอายุการใช้งาน

(2) ชั้นห่อหุ้มแบบยึดติดบนพื้นผิว

เลือกวัสดุที่ทนต่ออุณหภูมิสูงและประสิทธิภาพของฉนวนที่ดีเป็นชั้นห่อหุ้มเพื่อแยกอิเล็กโทรดเทอร์โมอิเล็กทริกออกจากสภาพแวดล้อมภายนอก ในขณะเดียวกันก็รับประกันความเรียบของผลิตภัณฑ์ เพื่อให้สามารถยึดติดกับพื้นผิวที่ทดสอบได้ดีขึ้น ความหนาของชั้นการห่อหุ้มมีความสม่ำเสมอ โดยทั่วไปอยู่ระหว่าง 0.5 มม. ถึง 2 มม. ซึ่งทำให้ผลิตภัณฑ์มีน้ำหนักเบาและให้การปกป้องที่เพียงพอ

(3) สายไฟและขั้วต่อ

ตัวนำฉนวนทนอุณหภูมิสูงแบบหลายเกลียวถูกใช้เป็นตัวนำซึ่งมีความยืดหยุ่นที่ดีและประสิทธิภาพในการต่อต้านริ้วรอย ปลายการเชื่อมต่อมาพร้อมกับขั้วต่อมาตรฐาน เช่น ปลั๊กการบิน ขั้วต่อสายไฟ ฯลฯ ซึ่งช่วยให้เชื่อมต่อกับอุปกรณ์แสดงผล ระบบควบคุม และอุปกรณ์อื่น ๆ ได้อย่างรวดเร็ว และการเชื่อมต่อแน่นหนาและไม่หลุดง่าย

5、 การติดตั้งและการใช้งาน

(1) วิธีการติดตั้ง

การยึดติดด้วยกาว: ทำความสะอาดพื้นผิวที่จะทดสอบ ลอกฟิล์มป้องกันกาวออก ติดเทอร์โมคัปเปิลของแพทช์ในตำแหน่งที่กำหนด แล้วกดด้วยมือของคุณครู่หนึ่งเพื่อให้แน่ใจว่าการยึดเกาะแน่นหนา วิธีนี้มีความเร็วในการติดตั้งที่รวดเร็ว แต่ไม่เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและการสั่นสะเทือนสูง

การยึดติดด้วยกาว: ใช้กาวพิเศษอย่างสม่ำเสมอบนพื้นผิวที่ทดสอบและด้านหลังของเทอร์โมคัปเปิ้ลแพทช์ ยึดทั้งสองเข้าด้วยกัน และรักษาตามความต้องการในการบ่มของกาว วิธีนี้มีแรงยึดเกาะสูงและเหมาะสำหรับการติดตั้งถาวรในระยะยาว

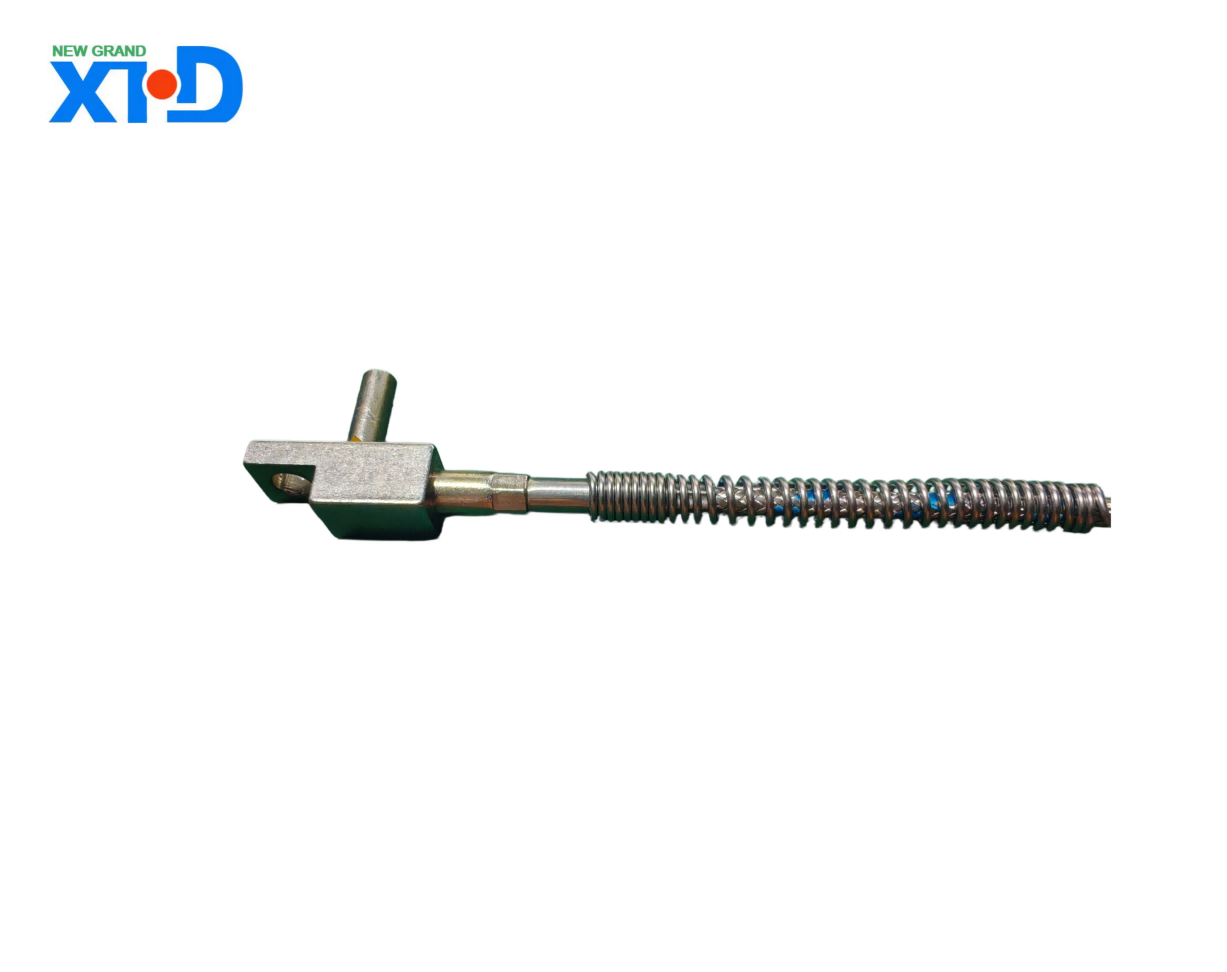

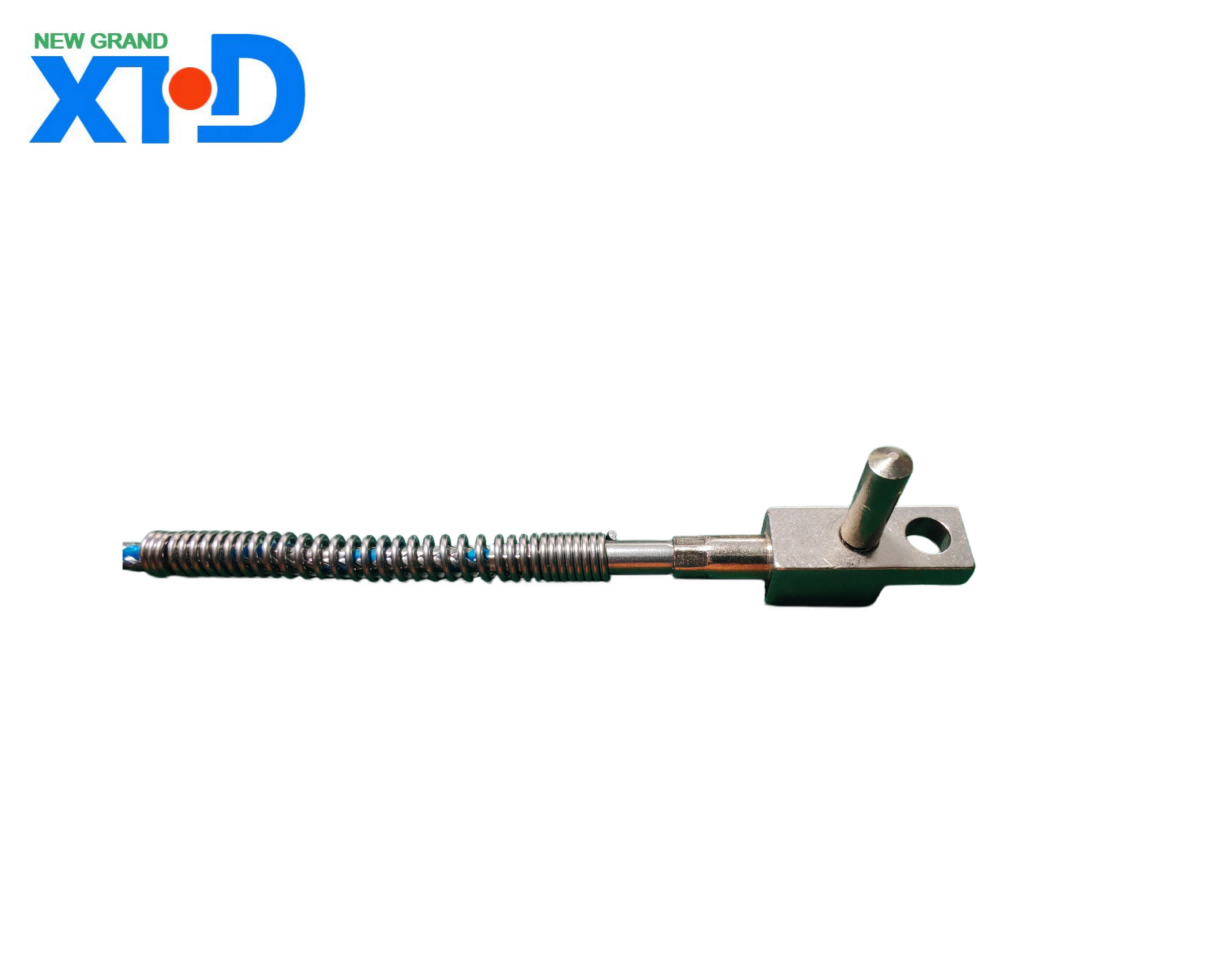

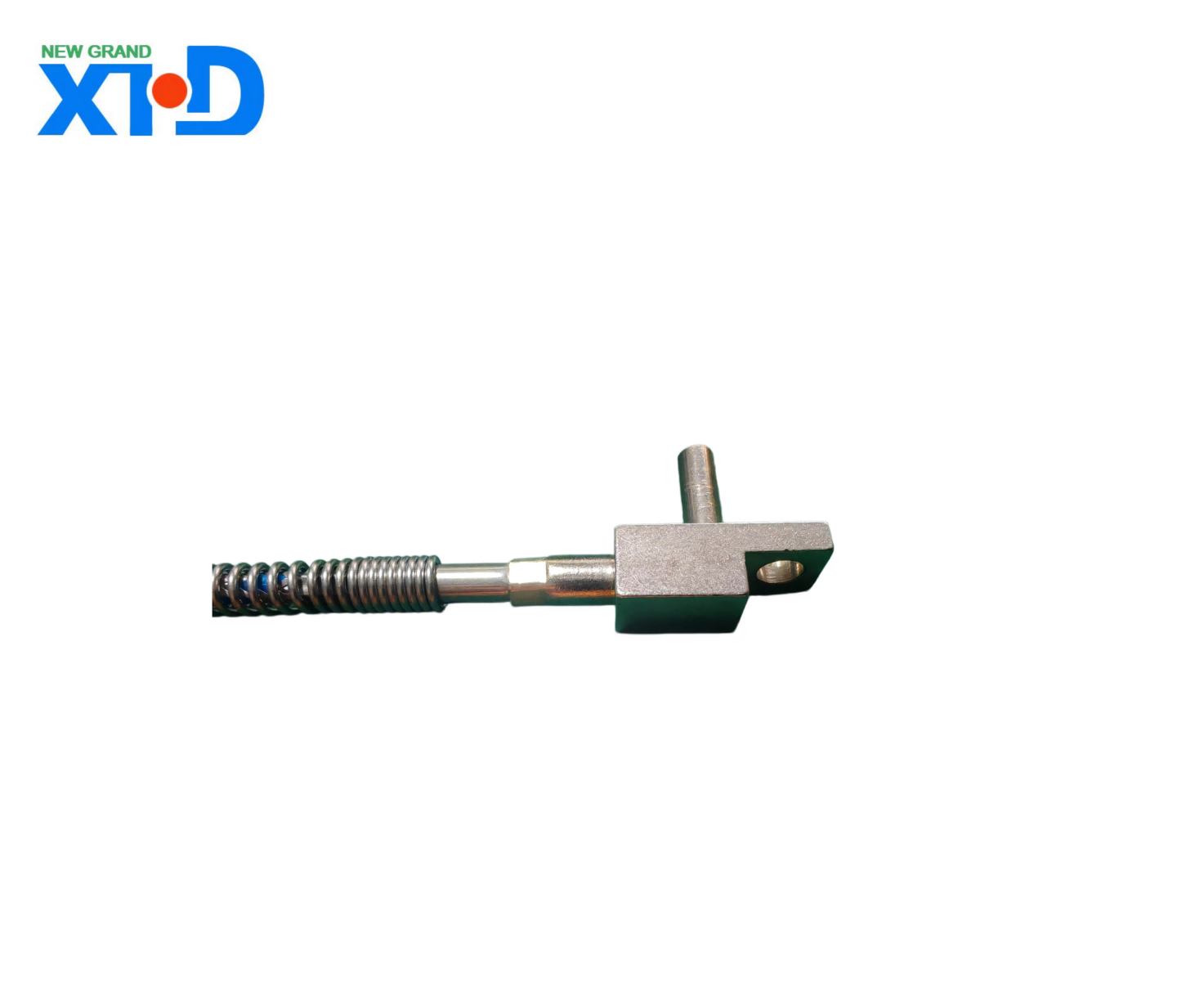

การตรึงโบลต์: การใช้รูติดตั้งที่สงวนไว้บนผลิตภัณฑ์ เทอร์โมคัปเปิลแบบยึดบนพื้นผิวจะถูกยึดเข้ากับวัตถุที่วัดด้วยโบลต์ เหมาะสำหรับสถานการณ์ที่มีการสั่นสะเทือนสูงและความต้องการความเสถียรในการติดตั้งสูง

การวัดแบบมือถือ: จับโพรบไว้โดยตรง และวางปลายการวัดให้แน่นกับพื้นผิวที่จะทำการวัด หลังจากการวัดเสร็จสิ้น ให้ย้ายออกไปในเวลาที่เหมาะสมเพื่อหลีกเลี่ยงความเสียหายที่อุณหภูมิสูงต่อโพรบในระยะยาว

(2) ข้อควรระวังในการใช้งาน

ก่อนการติดตั้งจำเป็นต้องตรวจสอบว่าผลิตภัณฑ์มีลักษณะครบถ้วนหรือไม่ สายไฟเสียหายหรือไม่ และความต้านทานของฉนวนตรงตามข้อกำหนดหรือไม่

ตรวจสอบให้แน่ใจว่าปลายการวัดสัมผัสใกล้ชิดกับพื้นผิวที่จะวัดในระหว่างการวัด หลีกเลี่ยงช่องว่างที่อาจส่งผลต่อความแม่นยำในการวัด

หลีกเลี่ยงการใช้ในสภาพแวดล้อมที่มีคลื่นแม่เหล็กไฟฟ้าแรงสูง หากหลีกเลี่ยงไม่ได้ ควรใช้มาตรการป้องกันเพื่อป้องกันไม่ให้สัญญาณการวัดถูกรบกวน

ใช้ตามช่วงการวัดอุณหภูมิของผลิตภัณฑ์ และห้ามมิให้วัดเกินช่วงดังกล่าวโดยเด็ดขาดเพื่อหลีกเลี่ยงไม่ให้ผลิตภัณฑ์เสียหาย

ปรับเทียบผลิตภัณฑ์เป็นประจำเพื่อให้มั่นใจในความแม่นยำในการวัด รอบการสอบเทียบที่แนะนำคือ 1-2 ปี ซึ่งสามารถปรับเปลี่ยนได้ตามความถี่ในการใช้งานและข้อกำหนดด้านความแม่นยำ

6、 การขนส่งและการเก็บรักษา

(1) การขนส่ง

ผลิตภัณฑ์ใช้บรรจุภัณฑ์ป้องกันไฟฟ้าสถิตและกันกระแทก ในระหว่างการขนส่ง ควรหลีกเลี่ยงการชนกันอย่างรุนแรง การบีบ และการล้ม เพื่อป้องกันความเสียหายของผลิตภัณฑ์ ในเวลาเดียวกันควรให้ความสนใจกับความชื้นและการกันซึมเพื่อหลีกเลี่ยงไม่ให้ผลิตภัณฑ์ได้รับผลกระทบจากความชื้นและส่งผลต่อประสิทธิภาพทางไฟฟ้า

(2) ที่เก็บของ

ควรเก็บไว้ในสภาพแวดล้อมที่แห้งและอากาศถ่ายเทสะดวก อุณหภูมิ -10 ℃ -40 ℃ และความชื้นสัมพัทธ์ไม่เกิน 80% ห่างจากสารที่มีฤทธิ์กัดกร่อน เช่น กรดและด่างแก่ รวมถึงแหล่งกำเนิดรังสีแม่เหล็กไฟฟ้าที่รุนแรง ในระหว่างการเก็บรักษาจำเป็นต้องตรวจสอบอย่างสม่ำเสมอว่าบรรจุภัณฑ์อยู่ในสภาพสมบูรณ์หรือไม่และผลิตภัณฑ์มีความชื้นหรือชำรุดหรือไม่

7、 บริการหลังการขาย

นับจากวันที่ขาย หากมีปัญหาด้านคุณภาพระหว่างการใช้งานปกติ สินค้าสามารถเพลิดเพลินกับบริการรับประกันฟรี 12 เดือน

ในระหว่างระยะเวลาการรับประกัน หากได้รับการยืนยันผ่านการทดสอบว่าสินค้ามีปัญหาด้านคุณภาพ บริษัทของเราจะซ่อมแซมหรือเปลี่ยนสินค้าให้แก่ลูกค้าฟรี เราจะให้บริการซ่อมแซมแบบชำระเงินสำหรับการทำงานผิดปกติที่เกิดจากความเสียหายของมนุษย์ การใช้งานที่ไม่เหมาะสม หรือปัจจัยเหตุสุดวิสัย

ให้การสนับสนุนทางเทคนิคตลอดชีวิตแก่ลูกค้า รวมถึงคำแนะนำในการเลือกผลิตภัณฑ์ การให้คำปรึกษาในการติดตั้งและแก้ไขจุดบกพร่อง การฝึกอบรมผู้ใช้ และบริการอื่นๆ เพื่อให้มั่นใจว่าลูกค้าสามารถใช้ผลิตภัณฑ์ได้อย่างถูกต้องและมีประสิทธิภาพ
