PT100 Thermistor เป็นเซ็นเซอร์อุณหภูมิที่มีความแม่นยำสูงขึ้นอยู่กับลักษณะที่ขึ้นกับอุณหภูมิของความต้านทานต่ออุณหภูมิของแพลตตินัม (PT) ซึ่งตั้งชื่อตามค่าความต้านทาน 100 Ωที่ 0 ℃ (PT ย่อมาจากแพลตตินัม) ในฐานะที่เป็นองค์ประกอบหลักในด้านการวัดอุณหภูมิอุตสาหกรรม PT100 ถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์การวัดอุณหภูมิตั้งแต่ -200 ℃ถึง+850 ℃เนื่องจากมีความเสถียรสูงเชิงเส้นที่ดีและความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่ง มันเป็นองค์ประกอบการตรวจจับอุณหภูมิมาตรฐานในอุตสาหกรรมกระบวนการห้องปฏิบัติการและอุปกรณ์ที่มีความแม่นยำ
การแนะนำผลิตภัณฑ์เทอร์มิสเตอร์ PT100
1、 ภาพรวมผลิตภัณฑ์
PT100 Thermistor เป็นเซ็นเซอร์อุณหภูมิที่มีความแม่นยำสูงขึ้นอยู่กับลักษณะที่ขึ้นกับอุณหภูมิของความต้านทานต่ออุณหภูมิของแพลตตินัม (PT) ซึ่งตั้งชื่อตามค่าความต้านทาน 100 Ωที่ 0 ℃ (PT ย่อมาจากแพลตตินัม) ในฐานะที่เป็นองค์ประกอบหลักในด้านการวัดอุณหภูมิอุตสาหกรรม PT100 ถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์การวัดอุณหภูมิตั้งแต่ -200 ℃ถึง+850 ℃เนื่องจากมีความเสถียรสูงเชิงเส้นที่ดีและความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่ง มันเป็นองค์ประกอบการตรวจจับอุณหภูมิมาตรฐานในอุตสาหกรรมกระบวนการห้องปฏิบัติการและอุปกรณ์ที่มีความแม่นยำ
2、 หลักการทำงาน
PT100 เป็นของหมวดหมู่ของเครื่องตรวจจับอุณหภูมิความต้านทาน (RTD) และหลักการทำงานนั้นแตกต่างจากเทอร์โมคัปเปิล (ขึ้นอยู่กับเอฟเฟกต์เทอร์โมอิเล็กทริก):
ความสัมพันธ์ของอุณหภูมิความต้านทาน: ความต้านทานของตัวต้านทานแพลตตินัมเพิ่มขึ้นโดยประมาณเชิงเส้นตามอุณหภูมิตามตารางการแบ่งที่ระบุไว้ในมาตรฐานสากล IEC 60751
สูตรทางคณิตศาสตร์:
· 0 ℃ ~ 850 ℃： r (t) = r0 (1+at+bt2) r (t) = r0 (1+at+bt2)
· -200 ℃ ~ 0 ℃： r (t) = r0 [1+at+bt2+c (t-100 ℃) t3] r (t) = r0 [1+at+bt2+c (t-100 ℃) t3]
ในหมู่พวกเขา R0 = 100 Ω R0 = 100 Ω, A/B/C เป็นค่าคงที่ลักษณะของวัสดุแพลตตินัม
3、 พารามิเตอร์หลักและประสิทธิภาพ
ตัวบ่งชี้ทางเทคนิคพารามิเตอร์
ช่วงการวัดอุณหภูมิ -200 ℃ ~+850 ℃ (แบบจำลองทั่วไป)
ระดับความแม่นยำ A (± 0.15 ℃ @ 0 ℃)/คลาส B (± 0.3 ℃ @ 0 ℃)
เวลาตอบสนองความร้อน <10 วินาที (ขึ้นอยู่กับโครงสร้างโพรบและอัตราการไหลกลาง)
ประเภทระบบลวด: ระบบ 2 สาย (ประหยัด), ระบบ 3 สาย (ใช้กันทั่วไป), ระบบ 4 สาย (ความแม่นยำสูง)
ระดับการป้องกัน IP65/IP67 (ประเภทเกราะสามารถเข้าถึง IP68)
เสถียรภาพระยะยาว <0.1 ℃/ปี (ค่าทั่วไป)

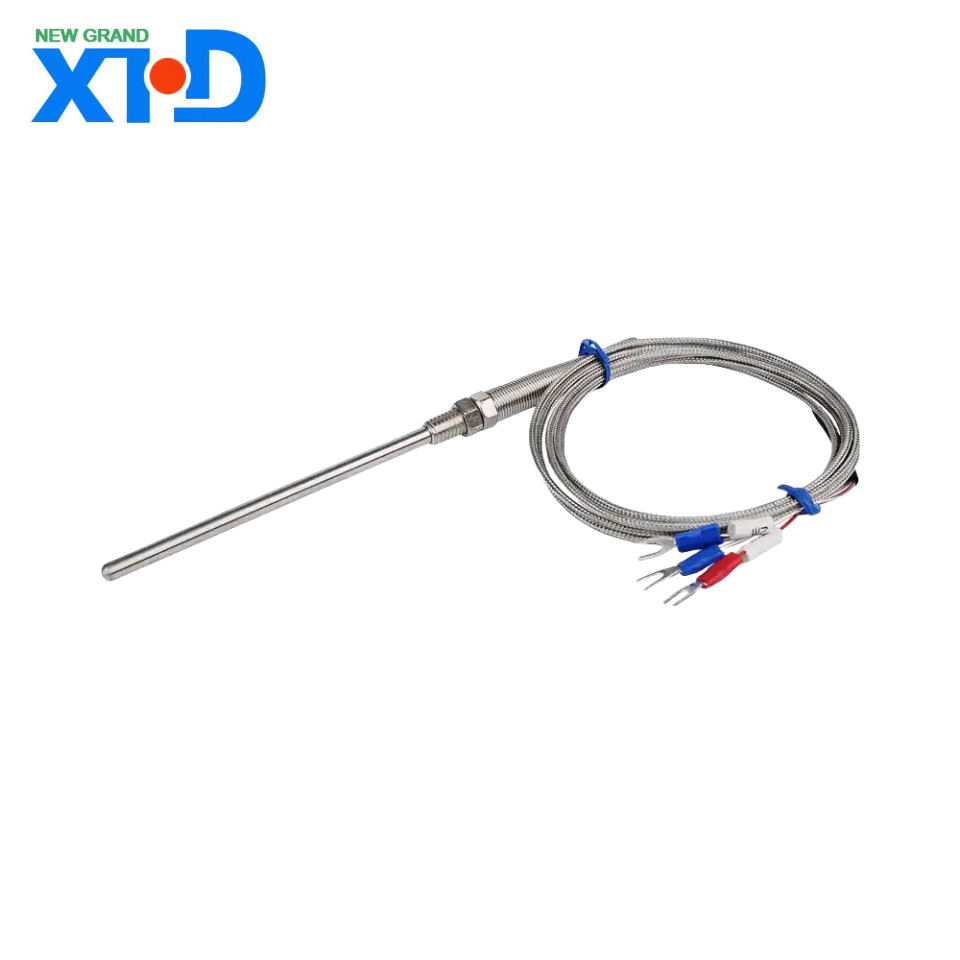

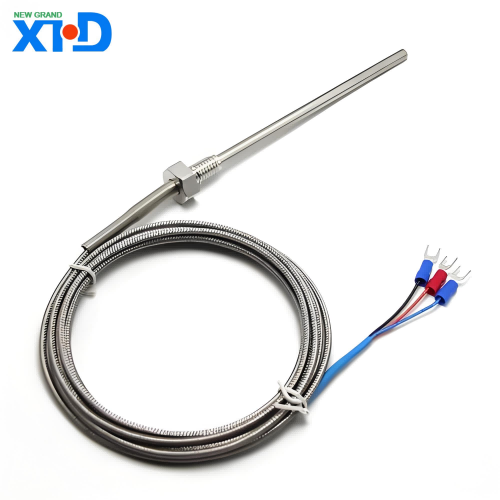

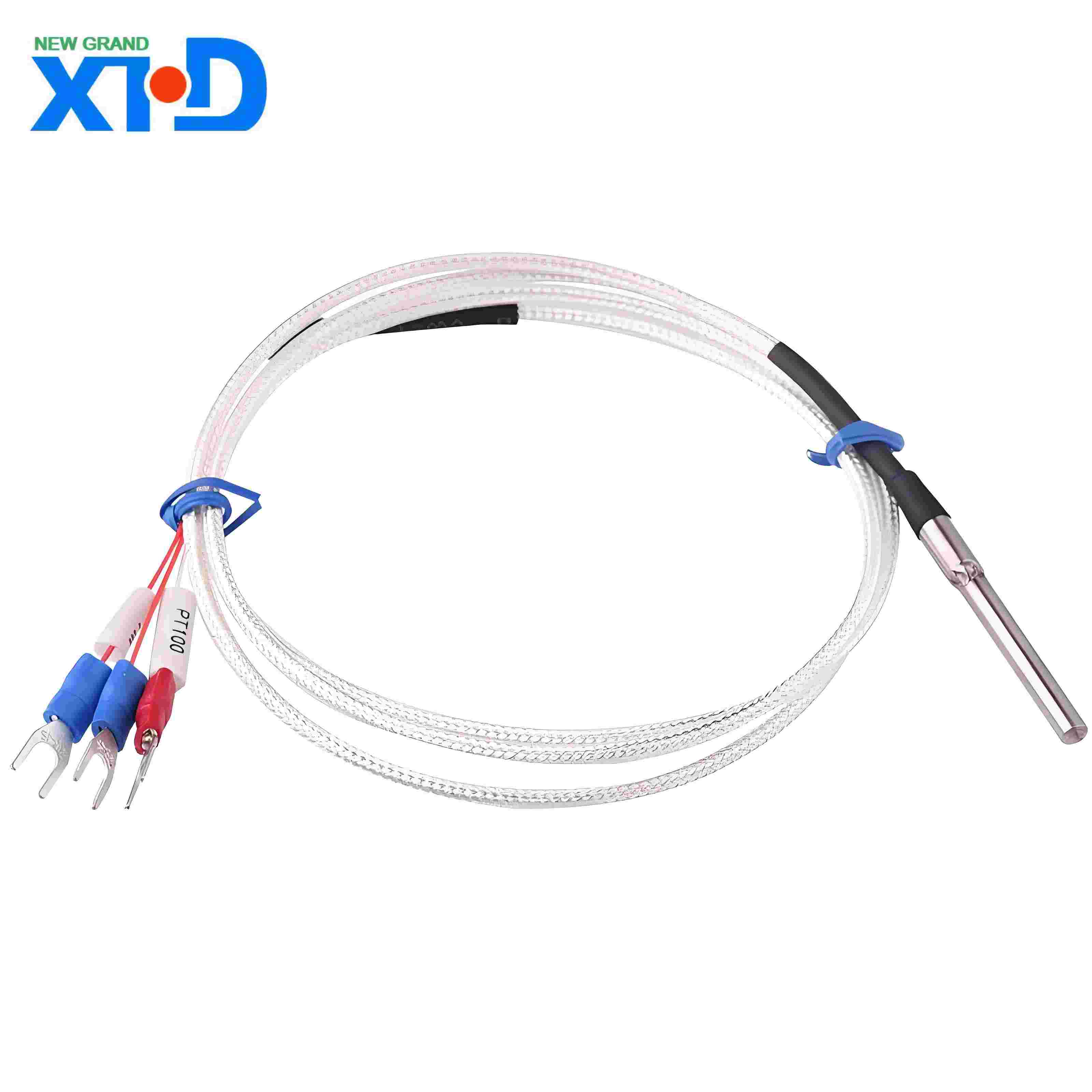

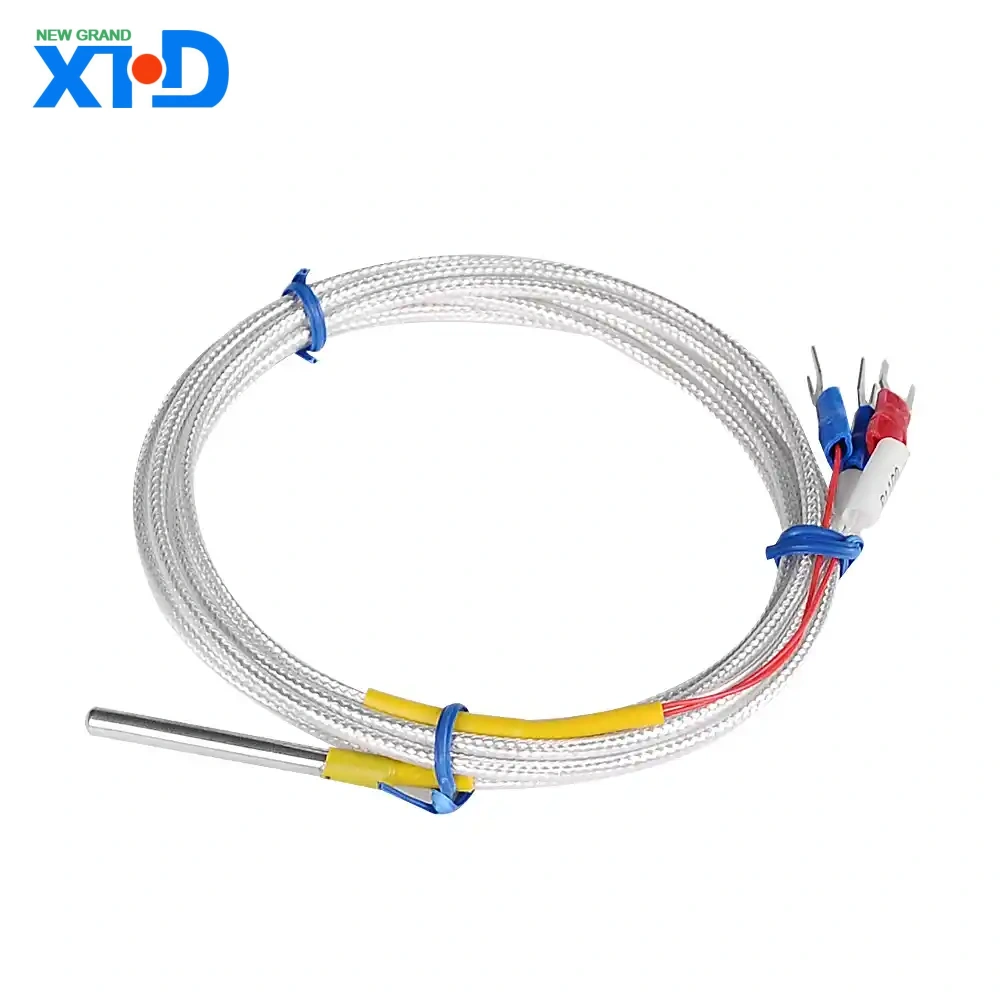

4、 โครงสร้างผลิตภัณฑ์
ตัวต้านทานความร้อน PT100 ประกอบด้วยส่วนประกอบต่อไปนี้:
องค์ประกอบการตรวจจับอุณหภูมิ: ทำจากลวดทองคำขาวที่มีความบริสุทธิ์สูงหรือกระบวนการฟิล์มบางห่อหุ้มด้วยสารตั้งต้นเซรามิกหรือแก้ว
แขนป้องกัน: ตัวเลือกวัสดุรวมถึงสแตนเลส (304/316), Hastelloy, ฯลฯ ซึ่งทนต่อการกัดกร่อนและทนต่อแรงดันสูง
ประเภทตะกั่ว: ลวดทนอุณหภูมิสูง (เช่นลวดทองแดงชุบเงิน, ลวดนิกเกิล) หรือสายฉนวนแร่ (สายเคเบิล MI)
กล่องแยก: กันน้ำกันน้ำกันน้ำหรือแบบธรรมดาเหมาะสำหรับสภาพแวดล้อมการติดตั้งที่แตกต่างกัน
รูปแบบโครงสร้างทั่วไป:
ประเภทเกราะ: ห่อหุ้มด้วยปลอกโลหะที่ยืดหยุ่นประสิทธิภาพการเกิดแผ่นดินไหวที่ยอดเยี่ยมเหมาะสำหรับพื้นที่ขนาดเล็ก
สำเร็จรูป: การออกแบบแบบแยกง่ายต่อการแทนที่ส่วนประกอบการตรวจจับอุณหภูมิ
5、 ฟิลด์แอปพลิเคชัน
การควบคุมกระบวนการอุตสาหกรรม: การตรวจสอบอุณหภูมิของภาชนะปฏิกิริยาเคมีท่อปิโตรเลียมและเตาเผาโลหะ
การวัดความแม่นยำในห้องปฏิบัติการ: ห้องอุณหภูมิคงที่, ห้องทดสอบสิ่งแวดล้อม, เครื่องมือวิจัยทางวิทยาศาสตร์
พลังงานและพลังงาน: การตรวจสอบอุณหภูมิหม้อไอน้ำการวัดอุณหภูมิที่คดเคี้ยวของหม้อแปลง
อาหารและการแพทย์: อุปกรณ์การฆ่าเชื้อ, การขนส่งโซ่เย็น, เครื่องปฏิกรณ์ชีวภาพ
6、 ข้อดีของผลิตภัณฑ์
High precision and repeatability: superior to thermocouples, suitable for precision measurements at ± 0.1 ℃ level.
ช่วงอุณหภูมิกว้าง: ครอบคลุม -200 ℃ถึง+850 ℃ตอบสนองความต้องการทางอุตสาหกรรมส่วนใหญ่
ความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่ง: เอาต์พุตสัญญาณความต้านทานได้รับผลกระทบน้อยกว่าจากสัญญาณรบกวนแม่เหล็กไฟฟ้า
การออกแบบที่ได้มาตรฐาน: สอดคล้องกับมาตรฐานสากล/ระดับชาติเช่น IEC 60751 และ GB/T 30121
7、 คู่มือการเลือก
เมื่อเลือก PT100 ควรระบุพารามิเตอร์ต่อไปนี้:
ช่วงการวัดอุณหภูมิและความแม่นยำ: เลือกคลาส A/B ตามความต้องการที่แท้จริง
วิธีการติดตั้ง: การตรึงแบบเกลียว (M8 × 1, G1/2, ฯลฯ ), การติดตั้งหน้าแปลนหรือการแทรกโดยตรง
ข้อกำหนดด้านสิ่งแวดล้อม: ปลอก Hastelloy ควรได้รับการคัดเลือกสำหรับสื่อการกัดกร่อน ต้องติดตั้งแขนเสื้อกระจายความร้อนในสภาพแวดล้อมที่มีแรงดันสูง
การจับคู่สัญญาณเอาท์พุท: ระบบ 3 สายสามารถกำจัดข้อผิดพลาดการต้านทานตะกั่วในขณะที่ระบบ 4 สายเหมาะสำหรับการวัดระดับห้องปฏิบัติการ
8、 การติดตั้งและการบำรุงรักษา
จุดติดตั้ง:
ตรวจสอบให้แน่ใจว่าพื้นที่ตรวจจับอุณหภูมิสัมผัสกับสื่อที่วัดได้อย่างเต็มที่และความลึกของการแทรกคือ≥ 15 เท่าของเส้นผ่านศูนย์กลางของท่อป้องกัน
หลีกเลี่ยงการแตกของลวดที่เกิดจากความเครียดเชิงกลหรือการสั่นสะเทือน
คำแนะนำการบำรุงรักษา:
การสอบเทียบปกติ (รอบที่แนะนำ 12 เดือน)
ทำความสะอาดสเกลพื้นผิวของโพรบและตรวจสอบสถานะออกซิเดชันของขั้วการเดินสาย
9、 ข้อควรระวัง
ต้องใช้ PT100 ร่วมกับเครื่องส่งสัญญาณหรือเครื่องมือพิเศษและไม่สามารถเชื่อมต่อโดยตรงกับอุปกรณ์อินพุตแรงดันไฟฟ้าธรรมดา
หลีกเลี่ยงการใช้ในสภาพแวดล้อมที่มีสนามแม่เหล็กที่แข็งแกร่งหรือการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน
ขอแนะนำให้ใช้เทอร์โมคัปเปิลประเภท S เมื่ออุณหภูมิสูงกว่า 850 ℃
ผ่านคุณสมบัติข้างต้นเทอร์มิสเตอร์ PT100 ได้กลายเป็นโซลูชันการตรวจจับอุณหภูมิที่ขาดไม่ได้ในสาขาระบบอัตโนมัติอุตสาหกรรม สำหรับข้อกำหนดทางเทคนิคเพิ่มเติมหรือบริการที่กำหนดเองโปรดติดต่อทีมงานด้านวิศวกรรมของเรา
